Галерея: ключові “технічні” фото ГП Японії Формули 1

До вашої уваги добірка найважливіх фотографій техніки Ф1 у виконанні Джорджо Піоли, Sutton і LAT.

Ferrari SF70H збоку

Ferrari SF70H збоку
1/25

Механіки Ferrari приступають до збирання SF70H.

"Сідало мавпи" Sahara Force India VJM10

"Сідало мавпи" Sahara Force India VJM10
2/25

VJM10, капот «стегозавра», і Т-крило із трьох елементів, що з'явилося у Сінгапурі, а також нове мавпяче сідало із двома площинами. Зверніть увагу на вінглети, прикріплені навколо нього на структурі безпеки.

Коробка перемикання швидкостей Ferrari SF70H

Коробка перемикання швидкостей Ferrari SF70H
3/25

“Роздягнена” SF70H. Механіки встановлюють силову установку, коробку передач і структуру безпеки.

Передні антикрила Scuderia Toro Rosso STR12

Передні антикрила Scuderia Toro Rosso STR12
4/25

Нові переднє антикрило Toro Rosso і носовий обтічник (угорі). Зверніть увагу на довжину і ширину пілонів, що змінилися проти старої версії.

Mercedes-Benz F1 W08 збоку

Mercedes-Benz F1 W08 збоку
5/25

W08 у розібраному стані. Чудово видно силовий агрегат і допоміжні компоненти.

Передня частина Scuderia Toro Rosso STR12

Передня частина Scuderia Toro Rosso STR12
6/25

Нове переднє антикрило і носовий обтічник, що з'явилися в Малайзії, вид у три чверті. Зверніть увагу на довжину пілонів антикрила.

Заднє антикрило Red Bull Racing RB13

Заднє антикрило Red Bull Racing RB13
7/25

Заднє антикрило RB13, вид згори. Зверніть увагу на звичайну (звичайну для Red Bull) поверхню на днищі з виїмками у вигляді крапель.

Вихлип Sahara Force India F1 VJM10

Вихлип Sahara Force India F1 VJM10
8/25

Нові мавпяче сідало і вінглети структури безпеки VJM10.

Ferrari SF70H, деталі задньої частини

Ferrari SF70H, деталі задньої частини
9/25

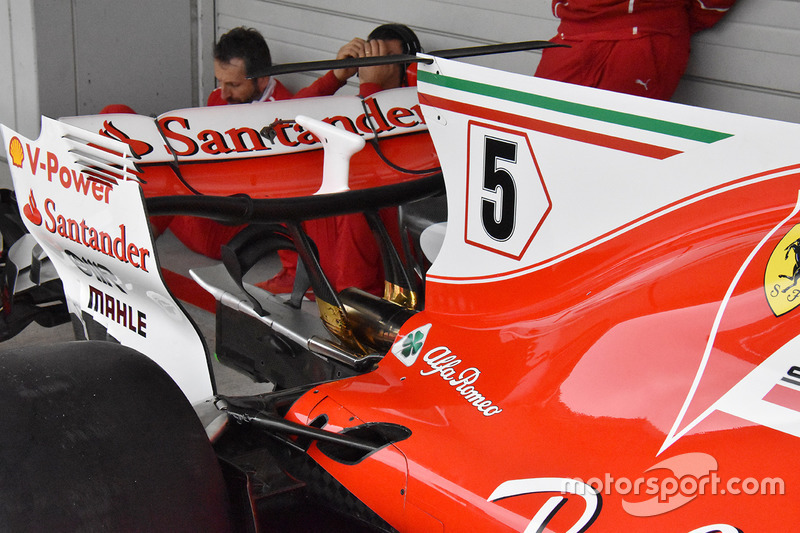

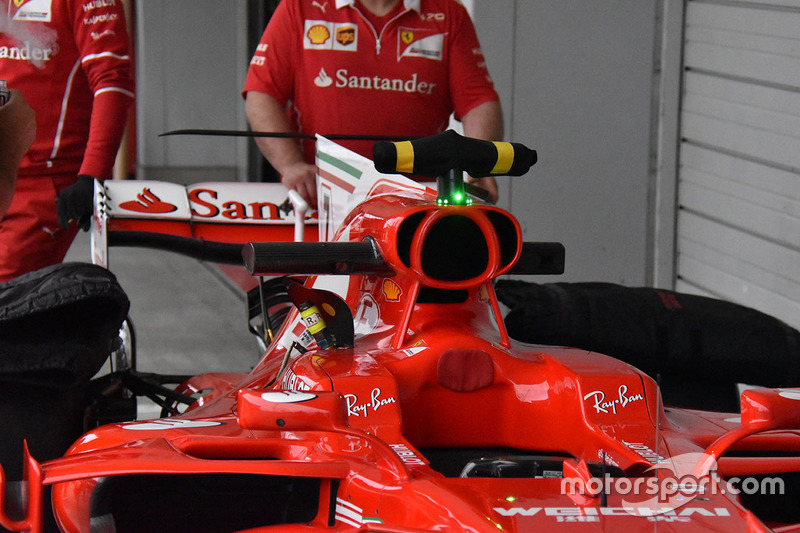

Додаткові «вушка» охолодження - вони прикріплені по обидва боки повітрозабірника - з'явилися на Ferrari ще у Малайзії. Також зверніть увагу на ложкоподібне заднє антикрило.

Механіки Mercedes AMG F1, Mercedes-Benz F1 W08

Механіки Mercedes AMG F1, Mercedes-Benz F1 W08
10/25

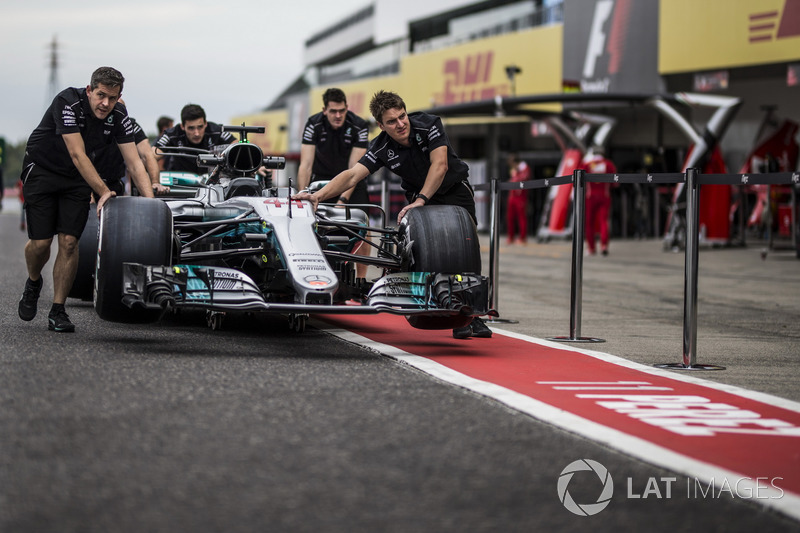

W08 штовхають піт-лейном після підготовки машини до технічної інспекції.

Williams FW40

Williams FW40
11/25

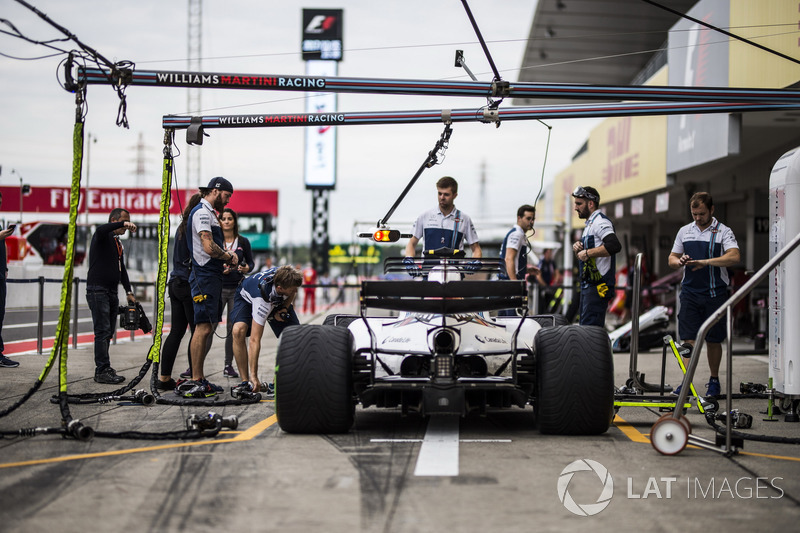

FW40, вид ззаду. Зверніть увагу на складну конструкцію верхнього Т-крила, нижнє Т-крило і мавпяче сідало.

Передня підвіска Ferrari SF70H

Передня підвіска Ferrari SF70H
12/25

Нещодавно оновлені передня підвіска і конструкція гальмівного повітропровода SF70H.

Задня деталь Ferrari SF70H

Задня деталь Ferrari SF70H
13/25

Ложкоподібне заднє антикрило Ferrari використовується в Японії.

Шасі та передня підвіска Mercedes-Benz F1 W08

Шасі та передня підвіска Mercedes-Benz F1 W08
14/25

W08 без носового обтічника.

Барабан переднього колеса Mercedes-Benz F1 W08

Барабан переднього колеса Mercedes-Benz F1 W08
15/25

Передні гальма Mercedes W08.

Днище Mercedes-Benz F1 W08

Днище Mercedes-Benz F1 W08
16/25

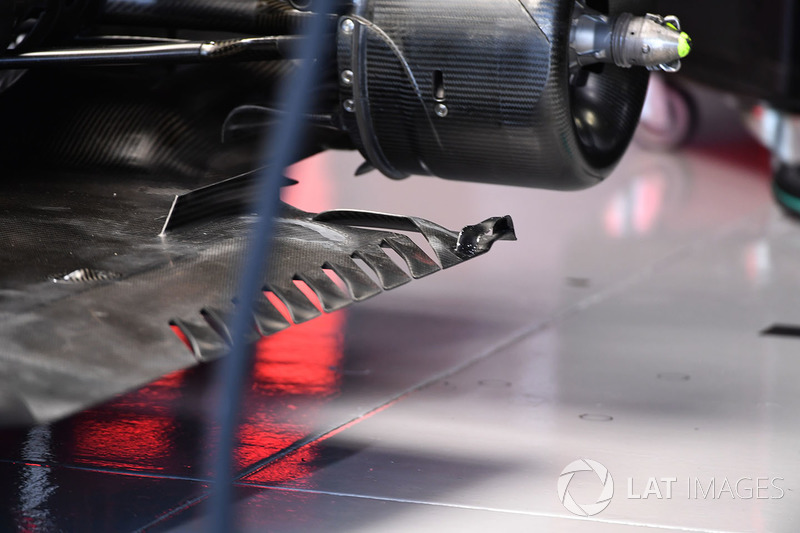

Прорізи у днищі W08 перед заднім колесом. Також зверніть увагу на поздовжні закрилки на крайці днища, які з'явилися ще в Іспанії і були скопійовані потім Ferrari.

Задня частина Mercedes-Benz F1 W08

Задня частина Mercedes-Benz F1 W08
17/25

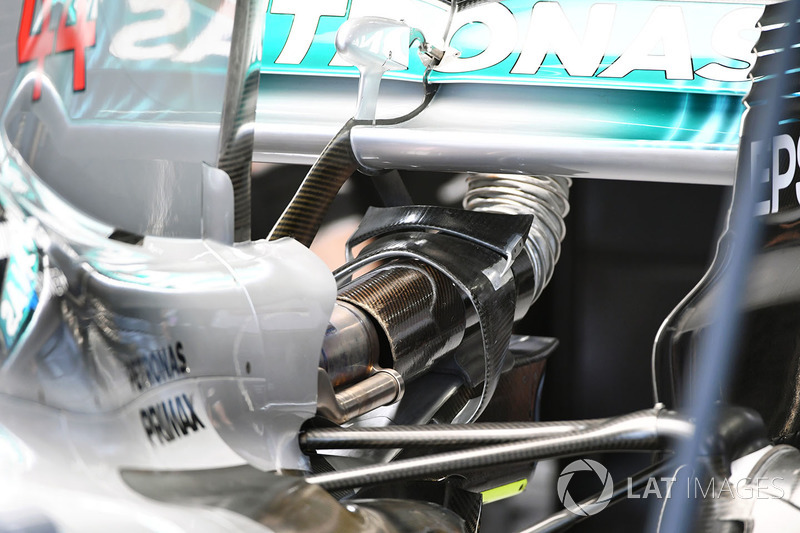

Команда використовує заднє антикрило, що забезпечує високий рівень притискної сили, і мавпяче сідало із двома площинами.

Переднє антикрило Mercedes-Benz F1 W08

Переднє антикрило Mercedes-Benz F1 W08
18/25

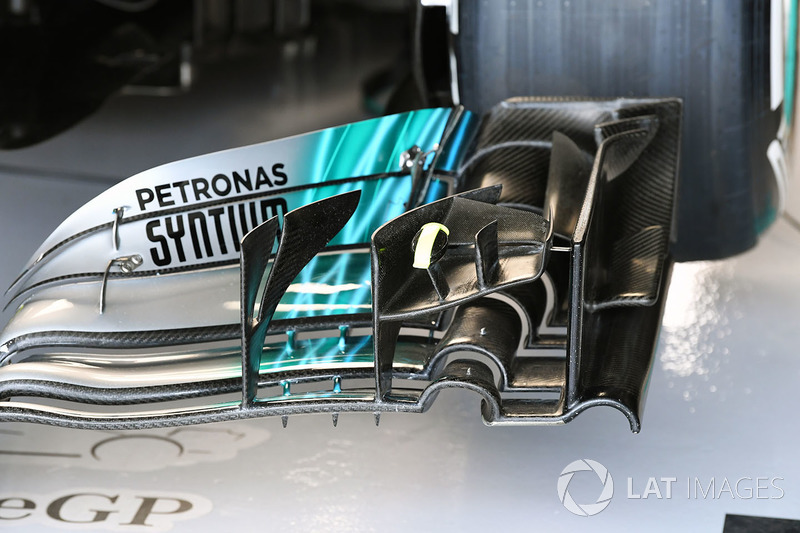

Нове переднє антикрило, що з'явилося ще в Малайзії, але використовувалося тоді тільки Боттасом. Воно містить підняту крайку попереду напливів.

Бічний дефлектор Red Bull Racing RB13

Бічний дефлектор Red Bull Racing RB13
19/25

Дефлектори бічного понтона Red Bull у стилі Ferrari, представлені ще в Сінгапурі.

Джоліон Палмер, Renault Sport F1 Team RS17

Джоліон Палмер, Renault Sport F1 Team RS17
20/25

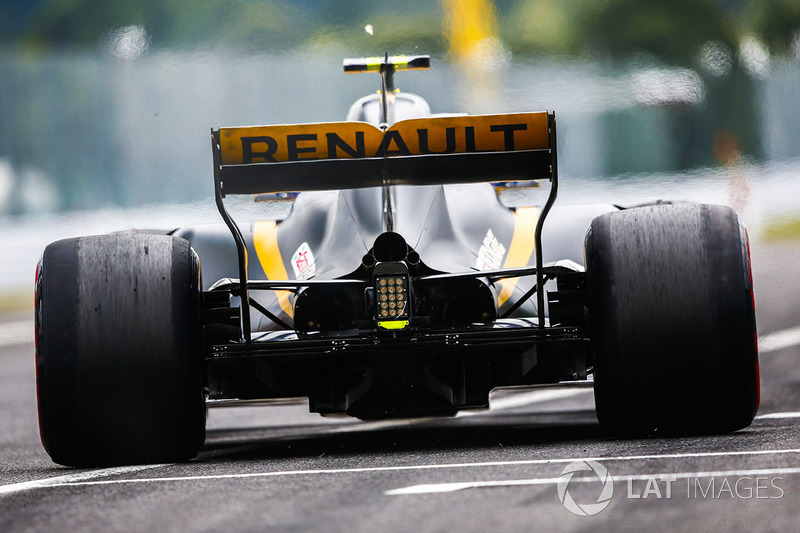

Задня частина RS17, новий корпус системи охолодження.

Передня підвіска Red Bull Racing RB13

Передня підвіска Red Bull Racing RB13
21/25

Поворотні лопаті під шасі RB13.

Задня частина Red Bull Racing RB13

Задня частина Red Bull Racing RB13
22/25

Дифузор RB13. Чітко видно тенденцію, згідно з якою команди оснащують прорізами бічну стінку дифузора.

Задня частина Sauber C36

Задня частина Sauber C36
23/25

Чудове фото дифузора С36.

П'єр Гаслі, Scuderia Toro Rosso STR12

П'єр Гаслі, Scuderia Toro Rosso STR12
24/25

Фото нових бічних дефлекторів і дефлекторів бічного понтона - новинка з'явилася ще в Малайзії.

Задня частина днища Ferrari SF70H

Задня частина днища Ferrari SF70H
25/25

Верхня поверхня дифузора, нижче за звичайне розташування структури безпеки. Зверніть увагу на «лебедині» супорти, необхідні для того, щоб верхні відкрилки не відхилялися занадто далеко.
