Гран Прі Бахрейну: останні технічні новинки. Частина 2
Метт Сомерфільд
Автор: Метт Сомерфільд
Переклав: Олександр Насонов
7 квіт. 2018 р., 12:43

Перегляньте чергову добірку найважливіших зображень техніки Формули 1 від Джорджо Піоли і Sutton.

Слайдер
Перелік

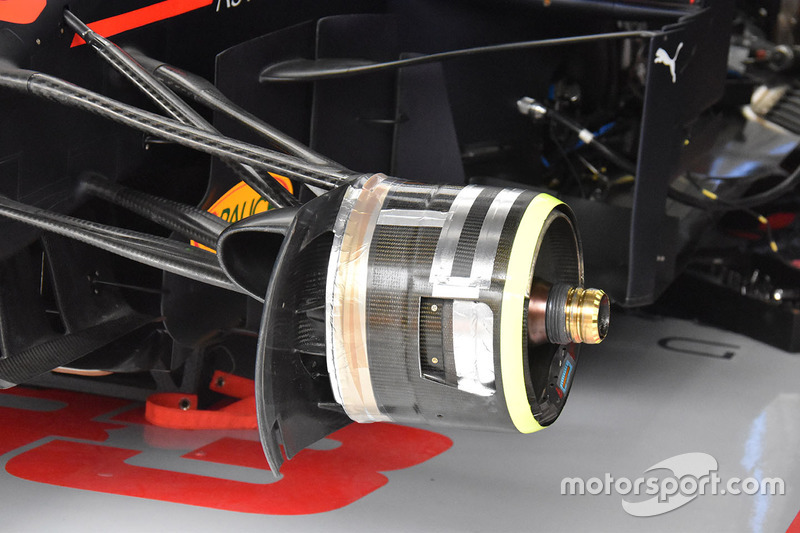

Передні гальма Red Bull Racing RB14

Передні гальма Red Bull Racing RB14
1/15

Фото: Джорджо Піола

Гальма Red Bull Racing. У Бахрейні передній гальмівний барабан оснащено панеллю прорізів, які покращують процес відведення повітря. Повітряний потік проходить у зазорі між барабаном і колісним диском, що впливає і на температуру гуми.

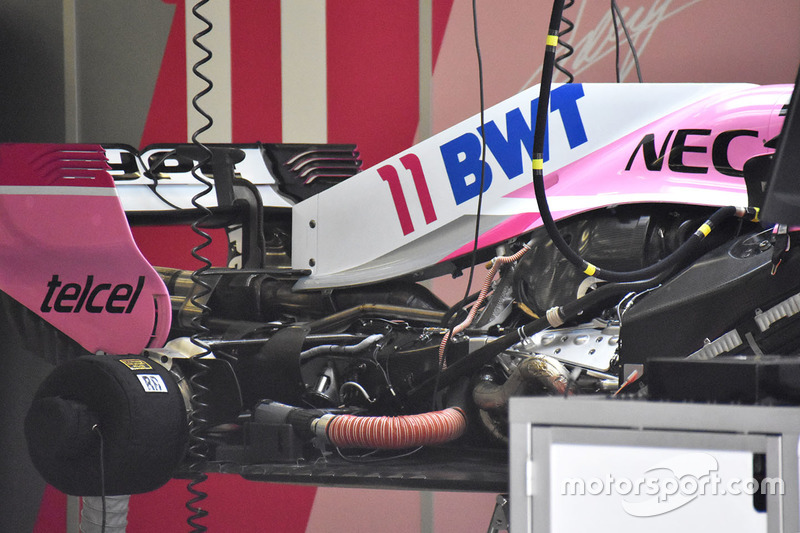

Капот Force India VJM11

Капот Force India VJM11
2/15

Фото: Джорджо Піола

VJM11 зі знятим бічним понтоном. Можна роздивитися, як розташований мотор Mercedes і допоміжні пристрої.

Дифузор Ferrari SF71H

Дифузор Ferrari SF71H
3/15

Фото: Джорджо Піола

Крупний план зовнішньої вигнутої поверхні дифузора Ferrari, яка містить прорізи, а також зігнуте крильце Герні, яке також містить прорізи і охоплює дифузор.

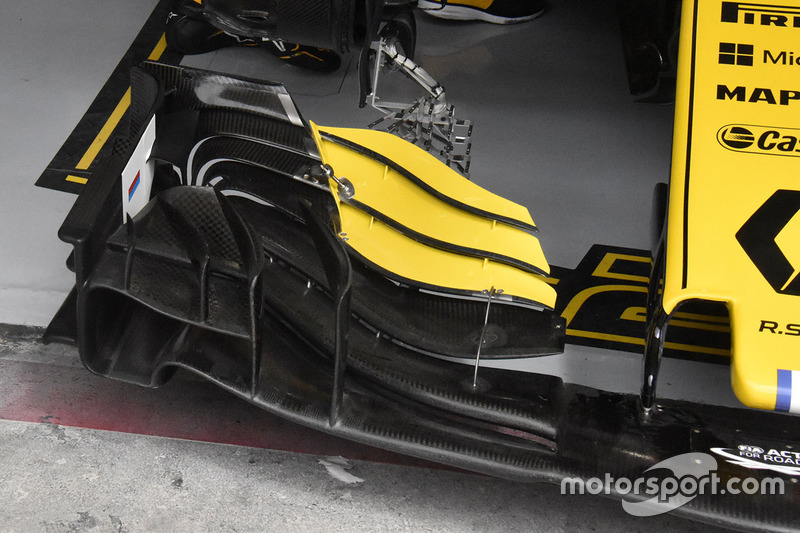

Переднє антикрило Renault Sport F1 Team RS 18

Переднє антикрило Renault Sport F1 Team RS 18
4/15

Фото: Джорджо Піола

Переднє антикрило Renault дещо змінилося з Австралії. Тепер воно містить «виріз» на зовнішній секції верхнього закрилка. Зрозуміло, команда використовує датчики Кіля, щоб оцінити ефективність рішення.

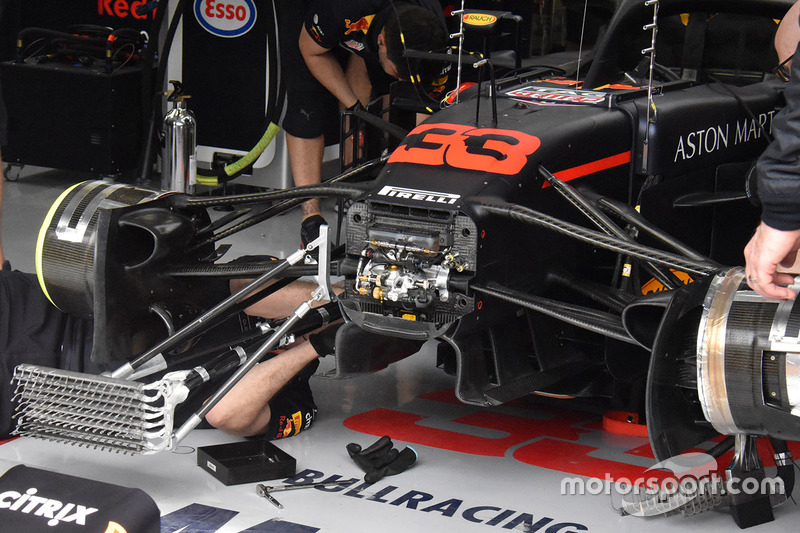

Передня частина Red Bull Racing RB14

Передня частина Red Bull Racing RB14
5/15

Фото: Джорджо Піола

Шасі RB14. Тут також використовуються датчики Кіля для оцінки ефективності переднього антикрила, яке, щоправда, ще не встановлено.

Механіки Force India F1

Механіки Force India F1
6/15

Фото: Джорджо Піола

Механіки працюють із машиною Force India під час першого тренування.

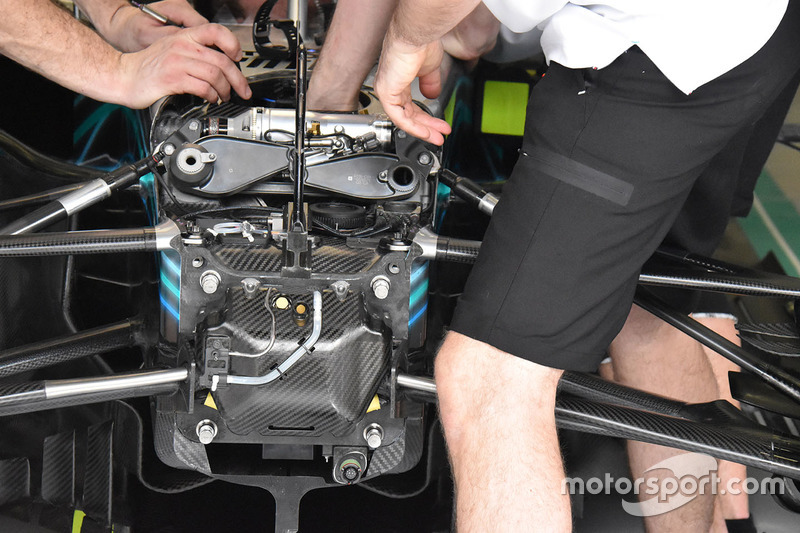

Передня частина Mercedes-AMG F1 W09

Передня частина Mercedes-AMG F1 W09
7/15

Фото: Джорджо Піола

Механіки працюють із передньою підвіскою машини Mercedes W09. У п'ятничних тренуваннях гонщики забажали досягти стабільності в її поведінці, щоб підвищити ефективність.

Red Bull Racing RB14

Red Bull Racing RB14
8/15

Фото: Sutton Motorsport Images

Поворотні лопаті RB14 й елементи передньої підвіски, пофарбовані спеціальною фарбою, яка допомагає зрозуміти, чи працюють вузли так, як мають.

Стоффель Вандорн, McLaren MCL33

Стоффель Вандорн, McLaren MCL33
9/15

Фото: Sutton Motorsport Images

McLaren MCL33, вид ззаду. Зверніть увагу, наскільки більш «відкритою» стала система охолодження, а також на прикріплені згори елементи у вигляді крилець Герні, які покращують процес відведення гарячого повітря.

Дифузор Red Bull Racing RB14

Дифузор Red Bull Racing RB14
10/15

Фото: Джорджо Піола

Red Bull також оптимізувала систему охолодження з урахуванням спеки в Бахрейні. Зверніть увагу, наскільки збільшилися розміри капота.

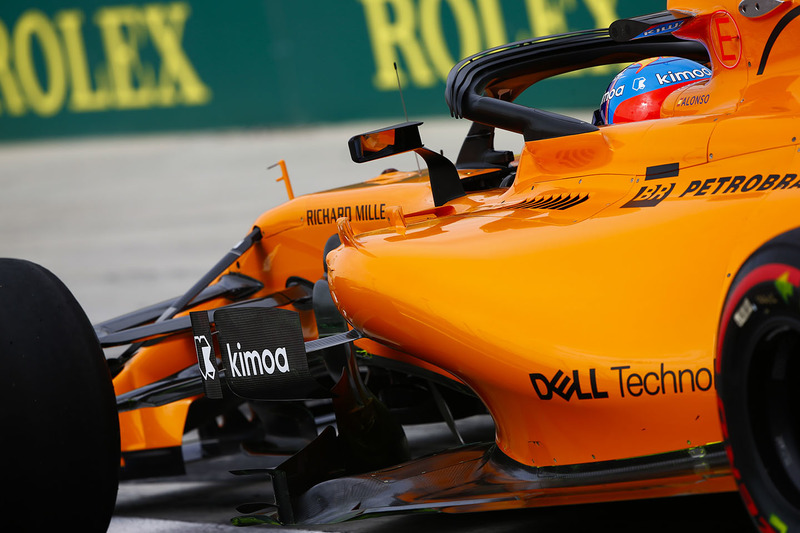

Фернандо Алонсо, McLaren MCL33 Renault

Фернандо Алонсо, McLaren MCL33 Renault
11/15

Фото: Макс Саттон

McLaren MCL33, знімок у три чверті. Зверніть увагу на Х-подібні крильця нового дефлектора.

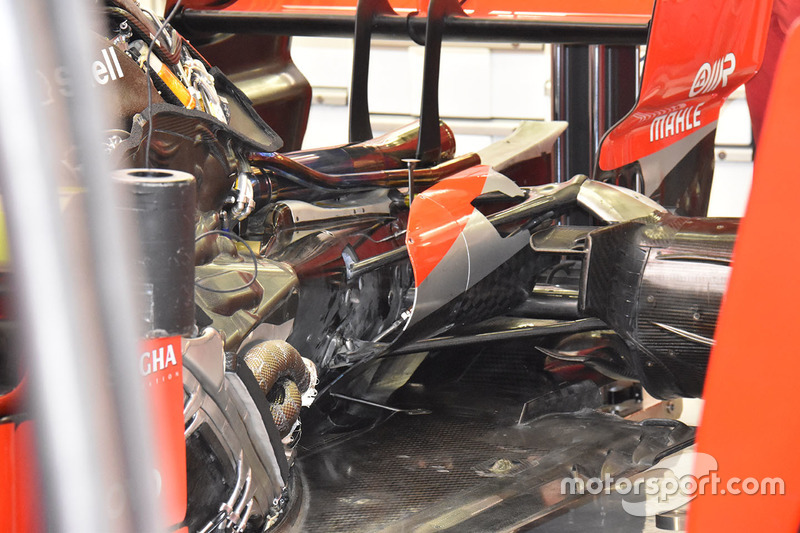

Двигун Ferrari SF71H

Двигун Ferrari SF71H
12/15

Фото: Джорджо Піола

Заглянемо під шкіру машини Ferrari SF71H, поки механіки ще не прикріпили бічний понтон.

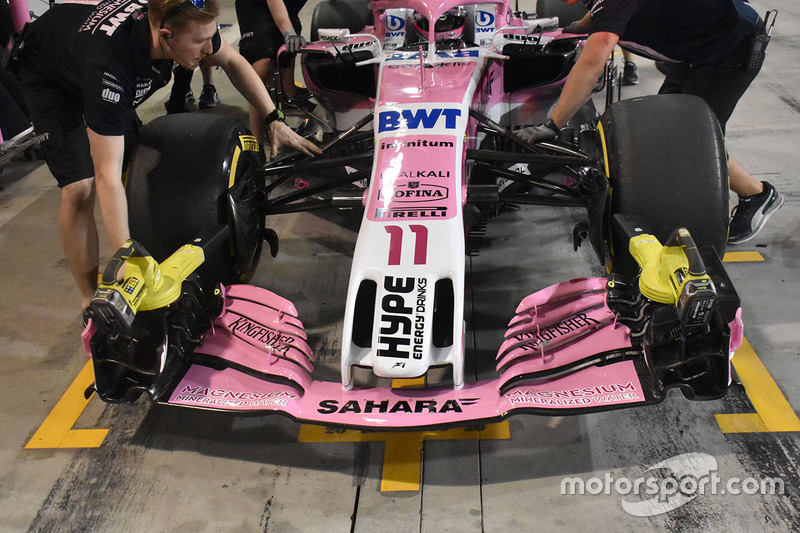

Передня частина Force India VJM11 Mercedes

Передня частина Force India VJM11 Mercedes
13/15

Фото: Джорджо Піола

Нове переднє антикрило Force India, яке першим отримав Серхіо Перес.

Переднє антикрило Toro Rosso STR13

Переднє антикрило Toro Rosso STR13
14/15

Фото: Джорджо Піола

У Toro Rosso підготували дві версії переднього антикрила. Те, що на фото знизу, містить три верхніх закрилки, а не два.

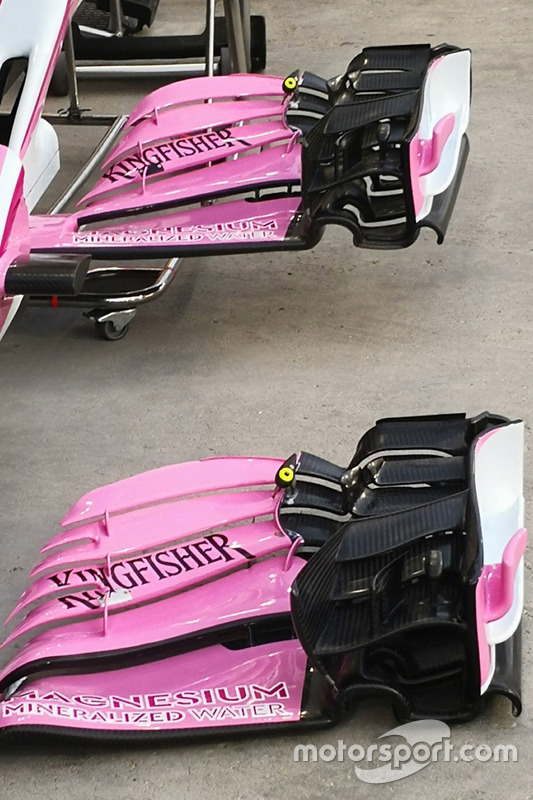

Переднє антикрило Force India VJM11

Переднє антикрило Force India VJM11
15/15

Фото: Джорджо Піола

Порівняння антикрил Force India (нове внизу). Інженери змінили форму головної площини в тому місці, де вона стикується з нейтральною секцією. Тепер там не плоска поверхня, а арка. Крім того, вони додали прорізів на два із трьох відкрилків, а також змінили ширину і довжину головного каскаду.
