Гран Прі Японії: свіжі технічні новинки Ф1, прямо з піт-лейну. Частина 2

Поширень
Коментарі
Гран Прі Японії: свіжі технічні новинки Ф1, прямо з піт-лейну. Частина 2
Джорджо Піола
Автор: Джорджо Піола
Співавтор: Метью Сомерфільд
Переклав: Олександр Насонов
6 жовт. 2018 р., 14:57

Перегляньте галерею від Джорджо Піоли і Sutton, присвячену останнім оновленням, що команди Ф1 привезли на етап у Сузуці.

Читайте також:

Слайдер
Перелік

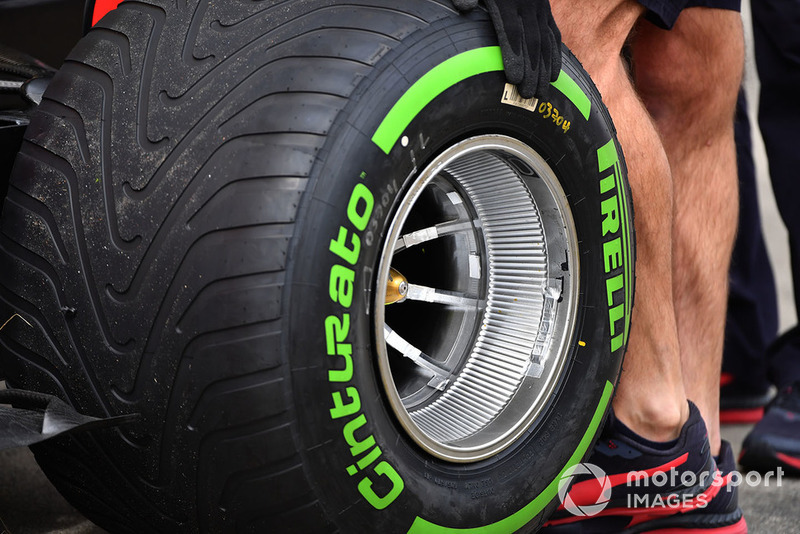

Шина Pirelli на Red Bull RB14

Шина Pirelli на Red Bull RB14
1/14

Фото: Марк Саттон / Sutton Images

Ребриста конструкція заднього колісного диска Red Bull дозволяє оптимізувати температурний контроль гуми.

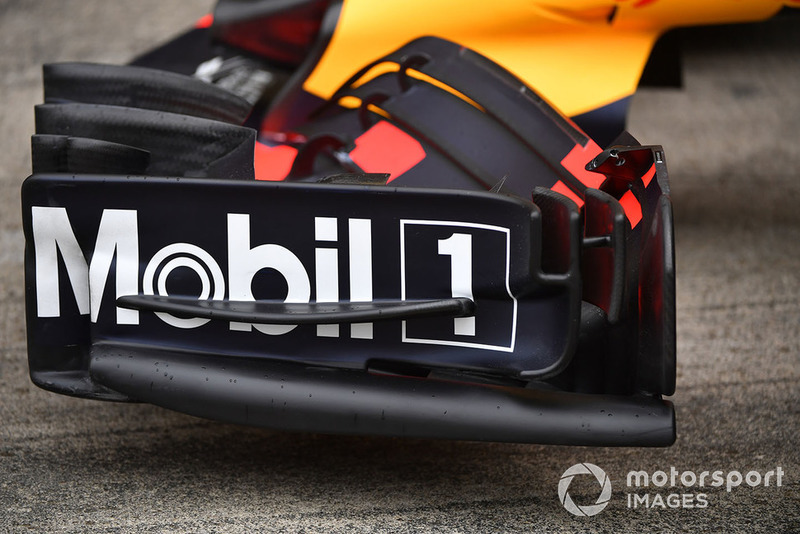

Переднє антикрило Red Bull Racing RB14

Переднє антикрило Red Bull Racing RB14
2/14

Фото: Марк Саттон / Sutton Images

Оновлена торцева пластина переднього антикрила Red Bull. Вона містить додатковий проріз в напрямку задньої частини поверхні, який допомагає відводити повітряний потік вбік.

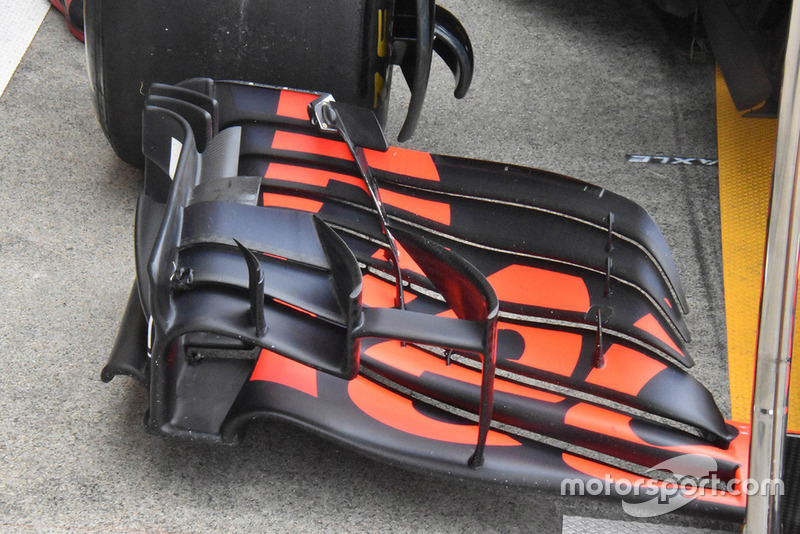

Red Bull Racing RB14, переднє антикрило

Red Bull Racing RB14, переднє антикрило
3/14

Фото: Джорджо Піола

Це фото переднього антикрила Red Bull показує, що торцева пластина зараз містить дві окремі секції в напрямку задньої частини поверхні - щоб відводити повітряний потік назовні.

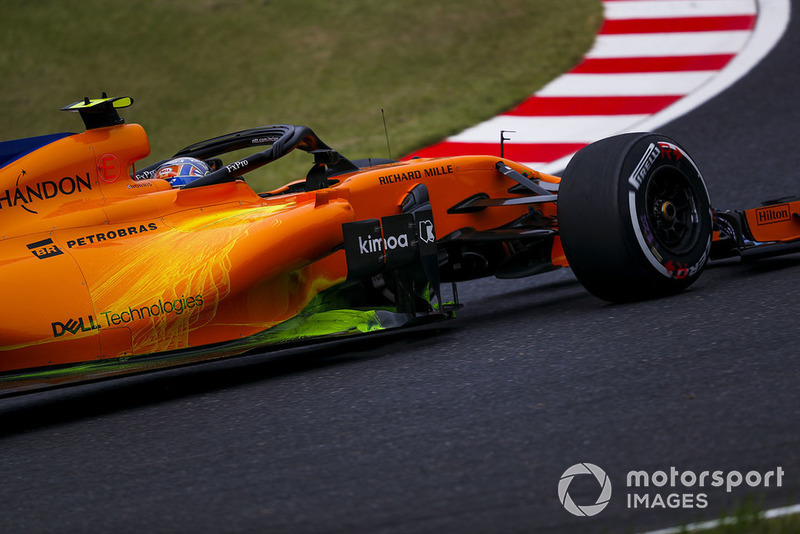

Ландо Норріс, McLaren MCL33

Ландо Норріс, McLaren MCL33
4/14

Фото: Мануель Горя / Sutton Images

На машину McLaren нанесли спеціальну «аеродинамічну» фарбу - в команді продовжують досліджувати причини відставання від суперників.

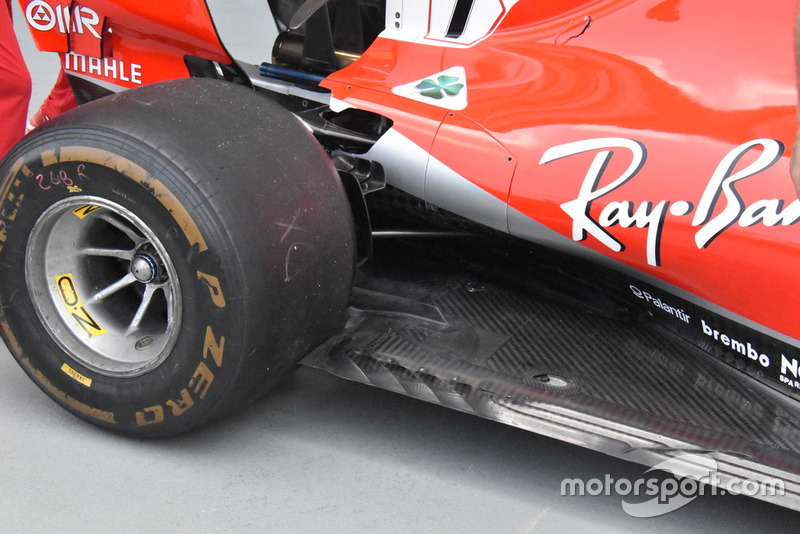

Ferrari SF71H, днище

Ferrari SF71H, днище
5/14

Фото: Джорджо Піола

Фото нового прорізу в днищі Ferrari, який починається на крайці днища і доходить до стабілізатора. Зверніть увагу на застряглий шматок гуми, який негативним чином вплине на аеродинамічну ефективність, якщо його не прибрати.

Ferrari SF71H, днище

Ferrari SF71H, днище
6/14

Фото: Джорджо Піола

А це старе днище Ferrari, для порівняння. Воно містить більш вузький проріз у зоні перед заднім колесом.

Ferrari SF71H, передні гальма

Ferrari SF71H, передні гальма
7/14

Фото: Джорджо Піола

Новий повітрозабірник передніх гальм Ferrari. Він містить Г-подібний придаток унизу, який належним чином переспрямовує повітряний потік.

Scuderia Toro Rosso STR13, задня частина

Scuderia Toro Rosso STR13, задня частина
8/14

Фото: Марк Саттон / Sutton Images

Машина Toro Rosso з датчиками Кіля, які в цьому випадку використовуються для збирання даних про хід повітряного потоку через дифузор у районі задніх коліс.

McLaren MCL33, заднє антикрило

McLaren MCL33, заднє антикрило
9/14

Фото: Марк Саттон / Sutton Images

А це знову аеродинамічна фарба на машині McLaren. Заднє антикрило знову оснащено більш традиційними торцевими пластинами, що з'явилися у McLaren на етапі в Росії.

McLaren MCL33

McLaren MCL33
10/14

Фото: Мануель Горя / Sutton Images

А тут у McLaren за допомогою фарби оцінюють функціонування елементів підвіски і носового обтічника.

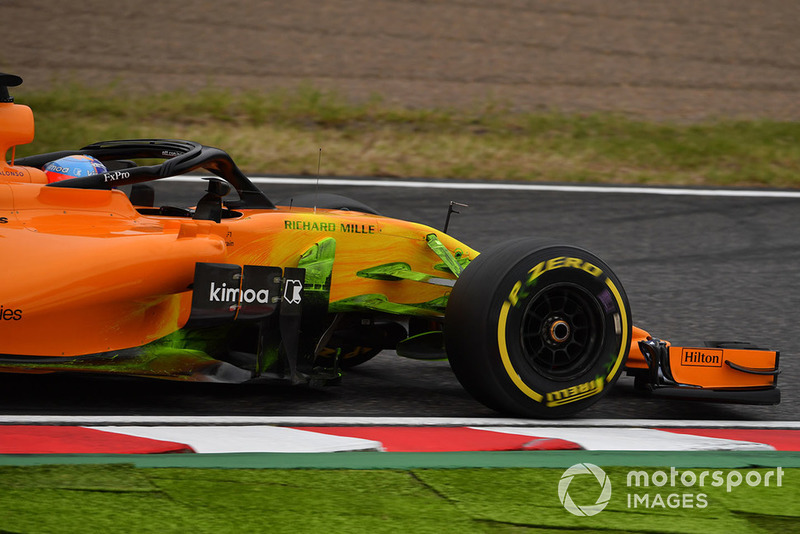

Фернандо Алонсо, McLaren MCL33

Фернандо Алонсо, McLaren MCL33
11/14

Фото: Мануель Горя / Sutton Images

Знову машина McLaren, вид збоку. Завдяки аеродинамічній фарбі можна зрозуміти, як саме йде повітряний потік у зоні, зображеній на цьому фото.

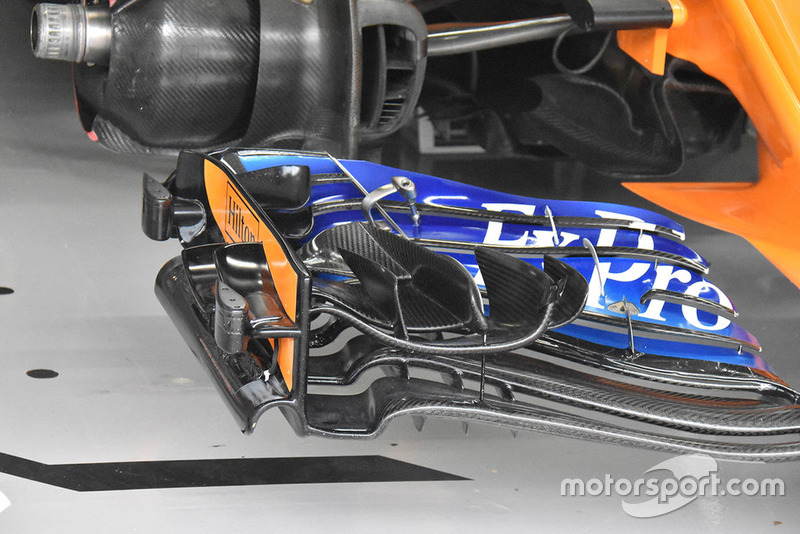

McLaren MCL33, переднє антикрило

McLaren MCL33, переднє антикрило
12/14

Фото: Джорджо Піола

До переднього антикрила McLaren збоку прикріпили датчик, захований у краплеподібний корпус. Датчик потрібен для оцінювання коливань антикрила.

McLaren MCL33, заднє антикрило

McLaren MCL33, заднє антикрило
13/14

Фото: Джорджо Піола

А це вже згадувані торцеві пластини заднього антикрила McLaren без стабілізаторів.

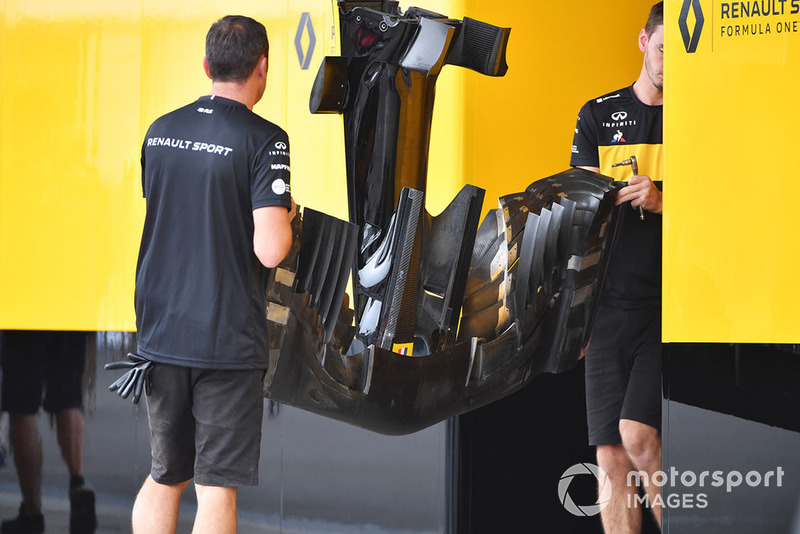

Renault Sport F1 Team R.S. 18, переднє антикрило

Renault Sport F1 Team R.S. 18, переднє антикрило
14/14

Фото: Марк Саттон / Sutton Images

Приголомшливе фото переднього антикрила Renault, де можна розглянути елементи, зазвичай приховані від стороннього погляду.
