Галерея: шпигунські фото технічних новинок Гран Прі Іспанії

Джорджо Піола та Метт Соммерфілд продовжують слідкувати за потужною технічною війною команд. Цього разу у паддоку Барселони.

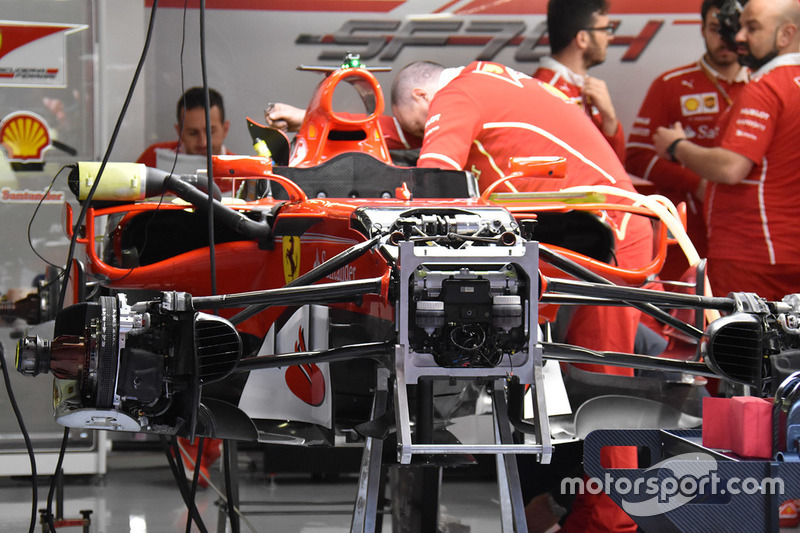

Передня частина Ferrari SF70H

Передня частина Ferrari SF70H
1/25

В Іспанію Ferrari привезла нові бокові дефлектори.

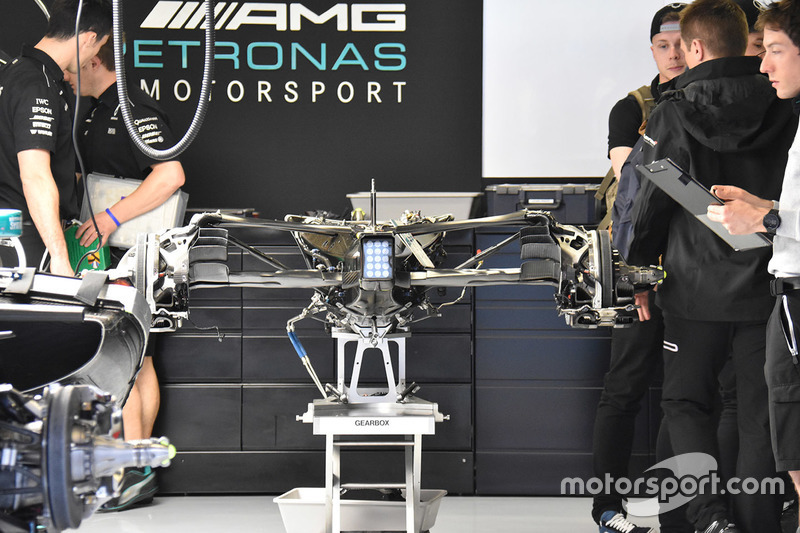

Коробка перемикання швидкостей Mercedes AMG F1 W08

Коробка перемикання швидкостей Mercedes AMG F1 W08
2/25

Коробка перемикання швидкостей, конструкція безпеки та задня підвіска W08 під час збирання.

Акулячий пливець та заднє антикрило Red Bull Racing RB13

Акулячий пливець та заднє антикрило Red Bull Racing RB13
3/25

Переднє антикрило Ferrari SF70H

Переднє антикрило Ferrari SF70H
4/25

Переднє антикрило Scuderia Toro Rosso STR12

Переднє антикрило Scuderia Toro Rosso STR12
5/25

Численні зміни переднього антикрила Toro Rosso, з новими закрилками та додатковими прорізами на поверхні головної площини атаки.

Заднє антикрило Mercedes AMG F1 W08

Заднє антикрило Mercedes AMG F1 W08
6/25

Нове заднє антикрило без ложкоподібної форми площин атаки, яку використовували у попередніх гонках сезону.

Аеродинамічні елементи задньої частини Mercedes AMG F1 W08

Аеродинамічні елементи задньої частини Mercedes AMG F1 W08
7/25

Новий довший акулячий пливець Mercedes, на який встановлять Т-крило.

Williams FW40 збоку

Williams FW40 збоку
8/25

Бічний дефлектор і понтон FW40.

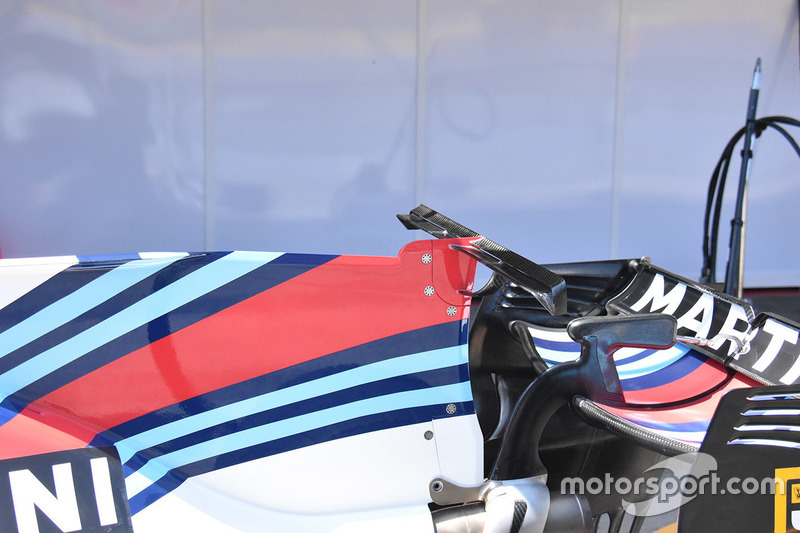

Т-подібне крило Williams FW40

Т-подібне крило Williams FW40
9/25

Williams прибрала трикутний виріз із акулячого пливця.

Mercedes AMG F1 W08 збоку

Mercedes AMG F1 W08 збоку
10/25

В Іспанії команда додала до зубчастої передньої частини бічного дефлектора W08 r-подібний каскад.

Задня частина Mercedes AMG F1 W08

Задня частина Mercedes AMG F1 W08
11/25

Днище W08 в Іспанії зазнало змін перед заднім колесом.

Передня частина Mercedes AMG F1 W08

Передня частина Mercedes AMG F1 W08
12/25

Нові ніс, поворотні лопаті і кріплення камери - усі ці елементи W08 зазнали суттєвих змін.

Ferrari SF70H

Ferrari SF70H
13/25

Ще одні бічні дефлектори, які Ferrari випробувала в Іспанії. На них видно два вертикальних надрізи з метою покращення аеродинаміки потоків повітря.

Ferrari SF70H

Ferrari SF70H
14/25

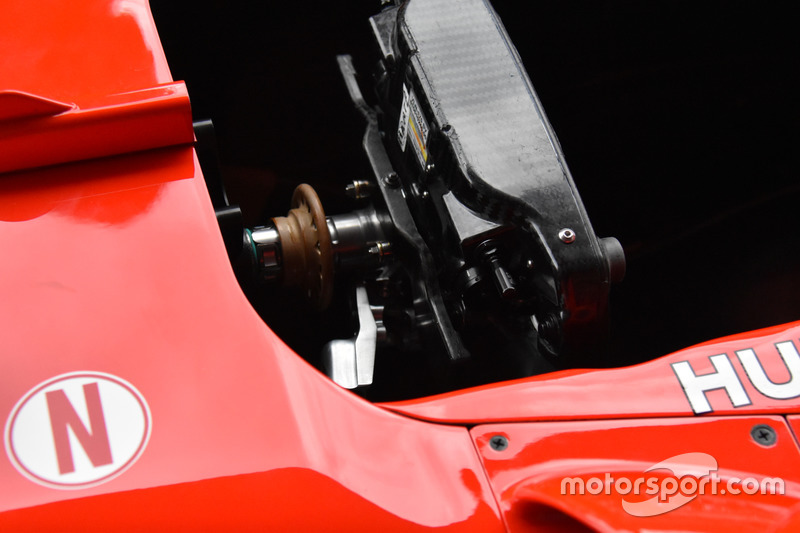

Кермо Феттеля з коротшою лопаттю зчеплення, яка замінила попередню конструкцію - з'явились пази для пальців для кращого відчуття лопаті гонщиком.

Боковий понтон McLaren MCL32

Боковий понтон McLaren MCL32
15/25

McLaren MCL32

McLaren MCL32
16/25

Боковий понтон MCL32 згори дозволяє побачити елементи, які з'єднують дефлектор і днище.

Бічний дефлектор Red Bull Racing RB13

Бічний дефлектор Red Bull Racing RB13
17/25

Нові бічні дефлектори, до яких додано горизонтальну лопать для покращення аеродинаміки потоків повітря, які надходять до елементу. Нижня площина розділена на чотири частини для покращення аеродинаміки потоків під днищем. Це має стабілізувати задню частину боліда. що турбувало гонщиків з початку сезону.

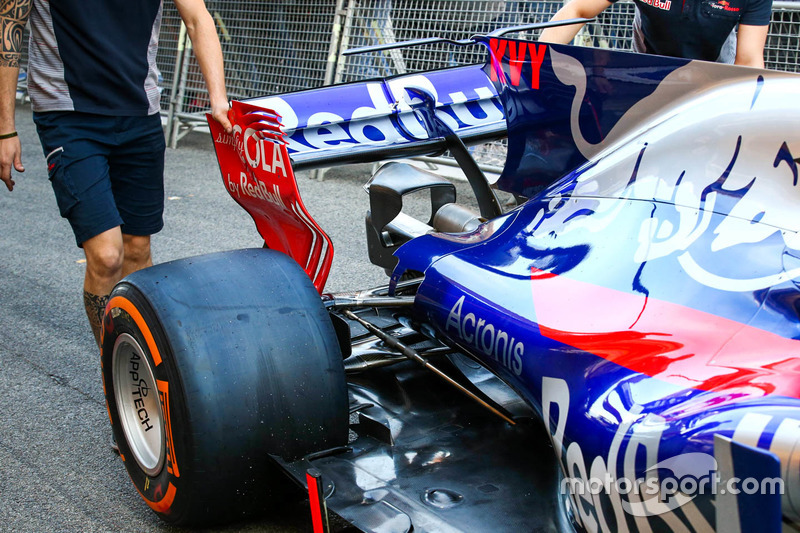

Задня частина Scuderia Toro Rosso STR12

Задня частина Scuderia Toro Rosso STR12
18/25

Команда використала дизайн подібний до лебединої шиї для встановлення Т-крила на акулячий пливець.

Ferrari SF70H

Ferrari SF70H
19/25

Ferrari знову використала у Барселоні подвійне "сідало мавпи". Зверніть увагу на складність відкрилок збоку днища.

McLaren MCL32

McLaren MCL32
20/25

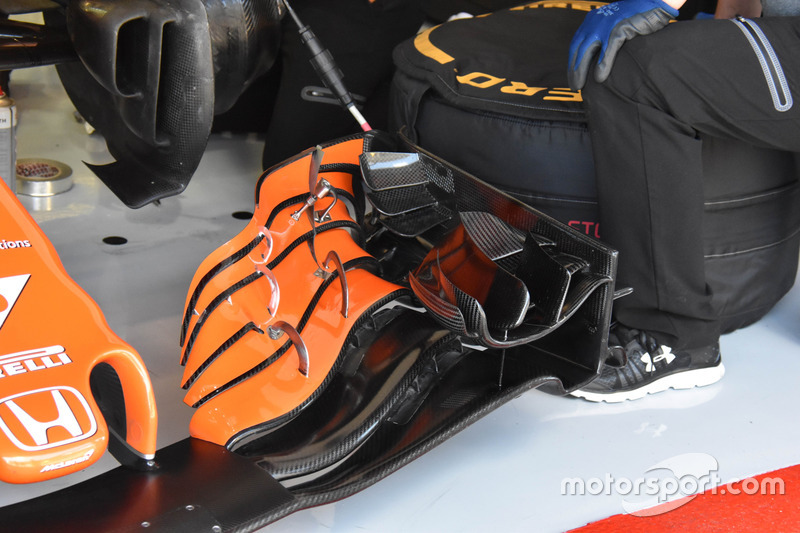

McLaren внесла зміни до внутрішніх елементів торцевої пластини переднього антикрила - збільшила їхню ширину та кут атаки.

Ferrari SF70H

Ferrari SF70H
21/25

Ferrari також модифікувала Т-крило.

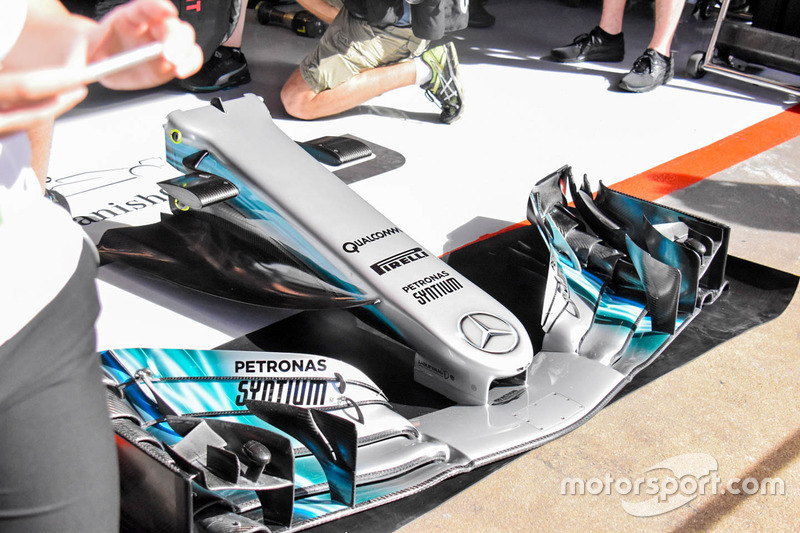

Передня частина Mercedes AMG F1 W08

Передня частина Mercedes AMG F1 W08
22/25

Новий вужчий ніс, змінена поворотна лопать та кріплення камер на боліді Mercedes.

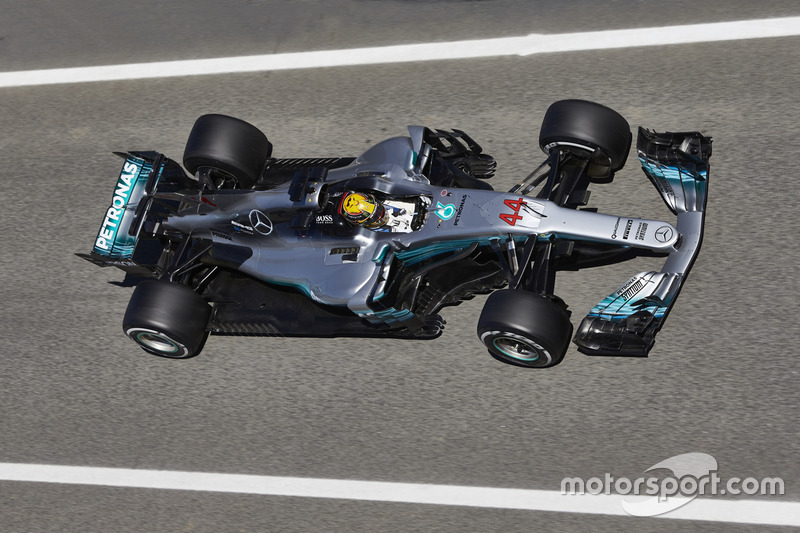

Льюіс Хемілтон, Mercedes AMG F1 W08

Льюіс Хемілтон, Mercedes AMG F1 W08
23/25

Хемілтон їздив також на боліді W08 із "трубцем" (акулячий пливець із охолоджувальною трубою)

Феліпе Масса, Williams FW40

Феліпе Масса, Williams FW40
24/25

Феліпе Масса тестує нову конфігурацію Т-крила.

Паскаль Верляйн, Sauber C36

Паскаль Верляйн, Sauber C36
25/25

C36, вид позаду.
