Гран Прі Абу-Дабі: останні технічні новинки з піт-лейну
Автор: Giorgi Piola
Співавтор: Метью Сомерфільд
Переклав: Андрій Іванов
23 лист. 2018 р., 11:24

Джорджо Піола і Sutton Images досліджують технічні оновлення болідів Ф1 на піт-лейні Яс-Маріни та дають змогу уявити про неухильний розвиток, до якого вдаються команди задля досягнення більшої продуктивності — навіть на фінальному етапі!

Слайдер
Перелік

Переднє антикрило Ferrari SF71H

Переднє антикрило Ferrari SF71H
1/16

Фото: Giorgi Piola

Ferrari випробує переднє антикрило за регламентом 2019 року, конструкція якого загалом схожа на поточну специфікацію, але позбавлена численних каскадних та торцевих елементів, та й сама торцева пластина має спрощену конструкцію. Це надасть команді деякі реальні дані, щоб мати змогу працювати з ними під час підготовки до наступного сезону.

Носовий обтічник і передні антикрила Ferrari SF71H

Носовий обтічник і передні антикрила Ferrari SF71H
2/16

Фото: Марк Саттон / Sutton Images

Порівняння антикрила 2019 року (вгорі) з чинним дизайном (внизу).

Переднє антикрило Mercedes AMG F1 W09

Переднє антикрило Mercedes AMG F1 W09
3/16

Фото: Марк Саттон / Sutton Images

Крупний план переднього антикрила Mercedes W09. Таку складну конструкцію ми не побачимо наступного сезону.

Носовий обтічний і переднє антикрило Haas VF-18

Носовий обтічний і переднє антикрило Haas VF-18
4/16

Фото: Макс Саттон

Дві специфікації переднього антикрила, доступні Ромену Грожану, зверніть увагу на зміни, зроблені з верхнім закрилком.

Носовий обтічник і переднє антикрило Toro Rosso STR13

Носовий обтічник і переднє антикрило Toro Rosso STR13
5/16

Фото: Марк Саттон / Sutton Images

Остаточна специфікація переднього антикрила Toro Rosso, враховуючи, що з наступного сезону будуть використовуватися антикрила простішої конструкції.

Toro Rosso STR13 в боксах

Toro Rosso STR13 в боксах
6/16

Фото: Макс Саттон

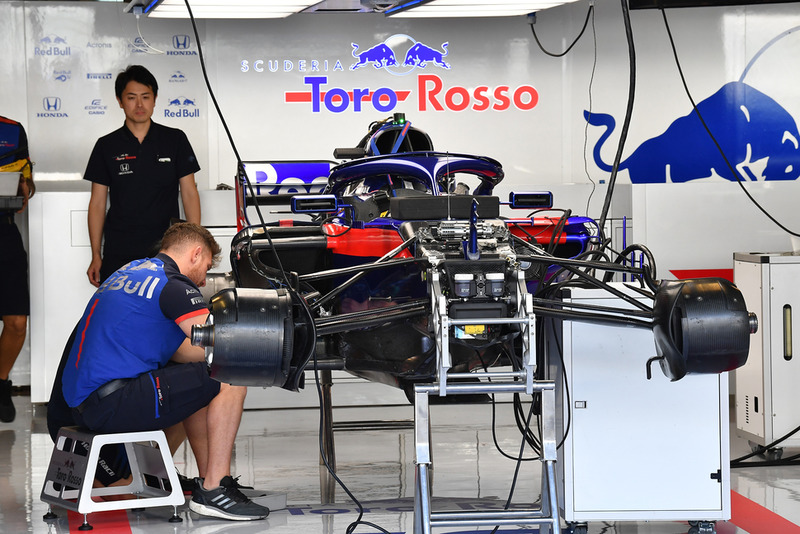

Механіки Toro Rosso разом з інженерами Honda готують STR13 до його останнього виступу в сезоні.

Колісні диски Red Bull

Колісні диски Red Bull
7/16

Фото: Ліонель Нг / Sutton Images

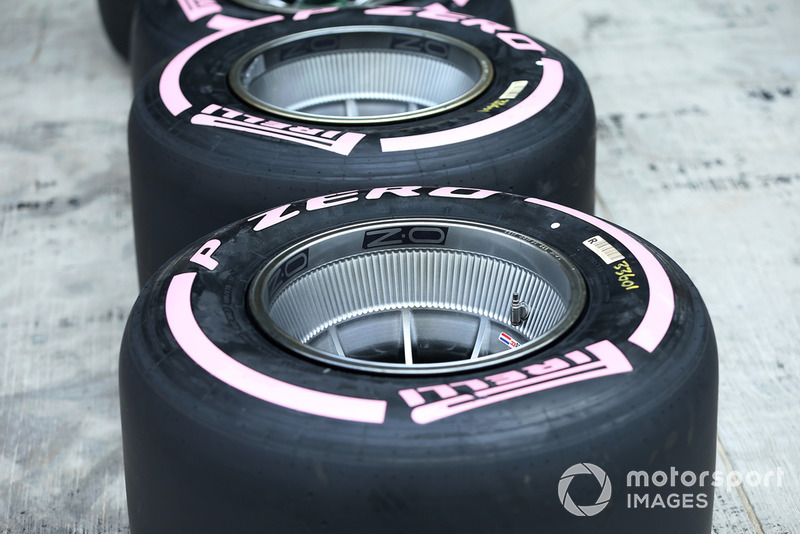

«Ребриста» конструкція колісних дисків Red Bull допомагає регулювати температуру обода і через нього — самої шини.

Кокпіт Ferrari SF71H

Кокпіт Ferrari SF71H
8/16

Фото: Giorgi Piola

Огляд кокпіту Ferrari SF71H, Halo і дзеркал заднього виду, змонтованих на ньому.

Переднє антикрило Mercedes-AMG F1 W09

Переднє антикрило Mercedes-AMG F1 W09
9/16

Фото: Марк Саттон / Sutton Images

Незвичний вид носового обтічника Mercedes W09 показує загальний об’єм «капюшону».

Бічні дефлектори Ferrari SF71H

Бічні дефлектори Ferrari SF71H
10/16

Фото: Марк Саттон / Sutton Images

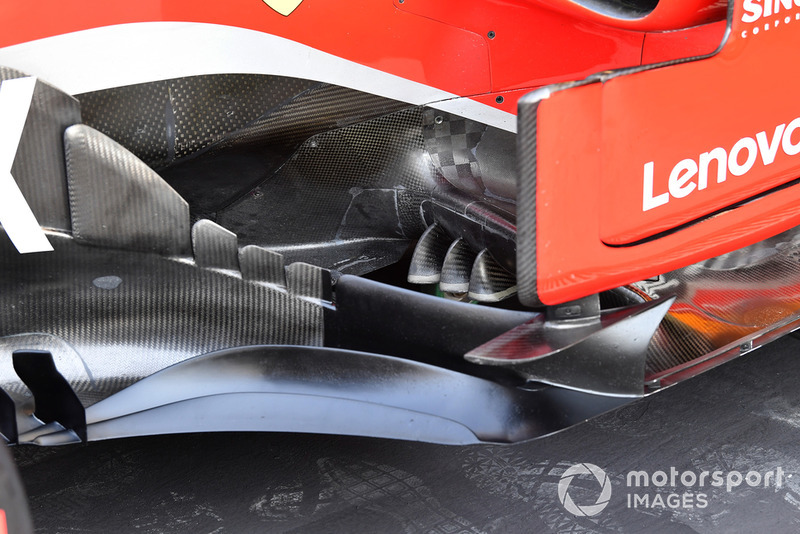

Крупний план на бічні дефлектори SF71H, днище й три пливця на його передній крайці, що допомагають скерувати транзитний повітряний потік.

Аеродинаміка передньої частини Ferrari SF71H

Аеродинаміка передньої частини Ferrari SF71H
11/16

Фото: Марк Саттон / Sutton Images

Крупний план вхідного отвору S-канала, який сам поділяється на кілька секцій.

Переднє антикрило Ferrari SF71H

Переднє антикрило Ferrari SF71H
12/16

Фото: Марк Саттон / Sutton Images

Переднє антикрило SF71H з розділеною торцевою пластиною і піднятою зовнішньою підніжкою, що нагадує дизайн, який протягом деякого часу використовували в Red Bull.

Аеродинамічний обвіс Ferrari SF71H

Аеродинамічний обвіс Ferrari SF71H
13/16

Фото: Марк Саттон / Sutton Images

Чудовий вид поворотних лопатей SF71H. Зверніть увагу на те, що передні елементи розташовані на носовому обтічнику, а задні — займають простір під шасі.

Днище Ferrari SF71H

Днище Ferrari SF71H
14/16

Фото: Марк Саттон / Sutton Images

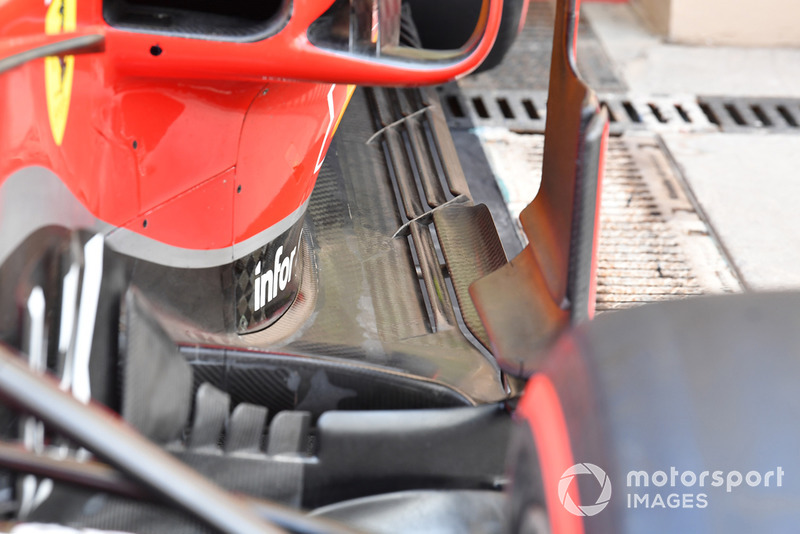

Розглядаючи задню частину SF71H, можна побачити рівень деталізації зовнішніх 200 мм днища.

Бічні дефлектори Ferrari SF71H

Бічні дефлектори Ferrari SF71H
15/16

Фото: Марк Саттон / Sutton Images

Відмінний знімок, що демонструє складну конструкцію зони бічних дефлекторів, спліттера та передньої крайку днища.

Спеціальна ліврея McLaren MCL33 Фернандо Алонсо

Спеціальна ліврея McLaren MCL33 Фернандо Алонсо
16/16

Фото: Марк Саттон / Sutton Images

Це фото демонструє не лише спеціальну ліврею, яку використовуватиме Фернандо Алонсо в Абу-Дабі, але також і складність конструкції зовнішньої секції днища.
