Гран Прі Бельгії: свіжі технічні новинки прямо з боксів (частина 2)
Джорджо Піола
Автор: Джорджо Піола
Співавтор: Метью Сомерфільд
Переклав: Дмитро Левчук
25 серп. 2018 р., 11:40

Джорджо Піола та Sutton Images демонструють свіжі оновлення на болідах Формули 1, які команди представили у Спа-Франкоршамп - клікайте на світлини внизу...

Читайте також:

Слайдер
Перелік

Колісний диск Mercedes AMG F1 W09

Колісний диск Mercedes AMG F1 W09
1/19

Фото: Джорджо Піола

Нові задні колісні диски Mercedes, на яких команда зробила численні бульбашки на зовнішній поверхні. Намір в тому, щоб покращити теплообмін між гальмами, диском та шиною задля збільшення продуктивності.

Задні вінглети на Sauber C37

Задні вінглети на Sauber C37
2/19

Фото: Джорджо Піола

Погляньте на елегантні пливці, встановлені на каркасі безпеки Sauber C37

Переднє антикрило Mercedes AMG F1 W09

Переднє антикрило Mercedes AMG F1 W09
3/19

Фото: Марк Саттон / Sutton Images

Погляд з іншого боку на нове антикрило Mercedes, яке команда використовуватиме цього вікенду. На ньому встановлено ще один г-подібний каскад.

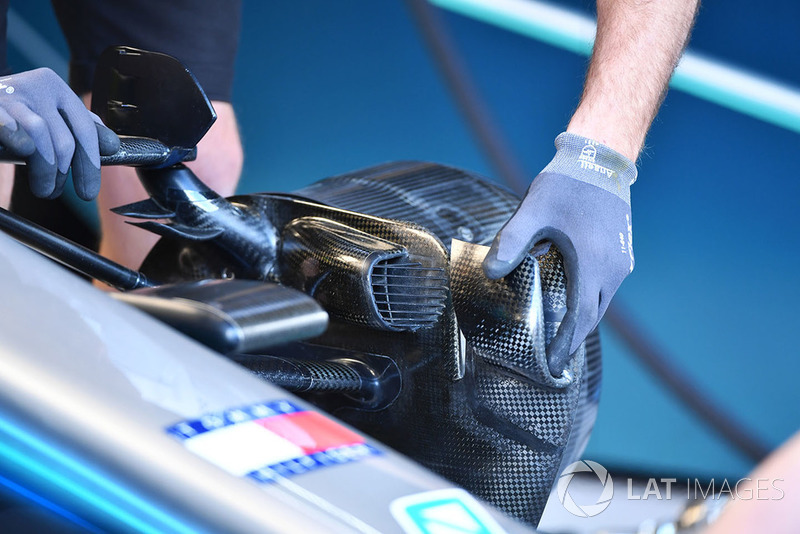

Повітропроводи передніх гальм Mercedes AMG F1 W09

Повітропроводи передніх гальм Mercedes AMG F1 W09
4/19

Фото: Марк Саттон / Sutton Images

Вигляд на різні пливці, які висять на повітропроводі передніх гальм та підвісці Mercedes.

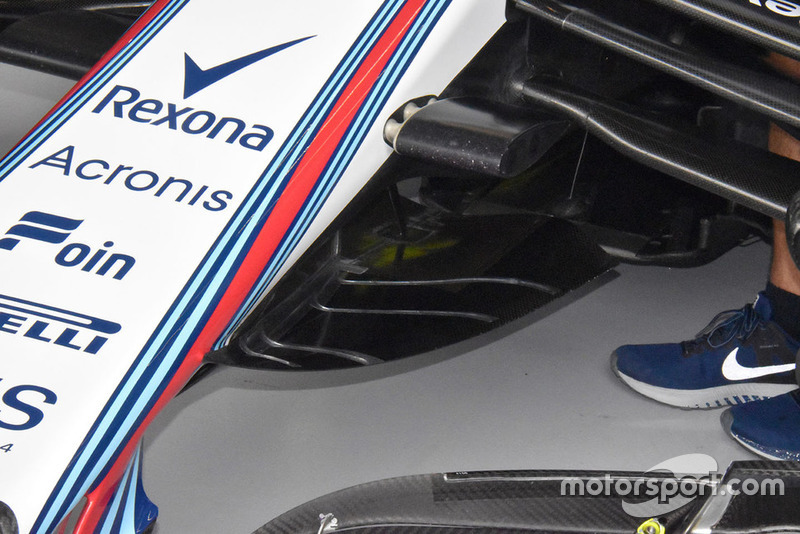

Передня частина Williams FW41

Передня частина Williams FW41
5/19

Фото: Джорджо Піола

«Плащ» Williams, прикріплений під носом - він підхоплює потік повітря та направляє його до інших частин боліда.

Передня частина Renault Sport F1 Team R.S. 18

Передня частина Renault Sport F1 Team R.S. 18
6/19

Фото: Джорджо Піола

Знята фальшпанель з боліда Renault дозволяє роздивитися, як виглядає підвіска.

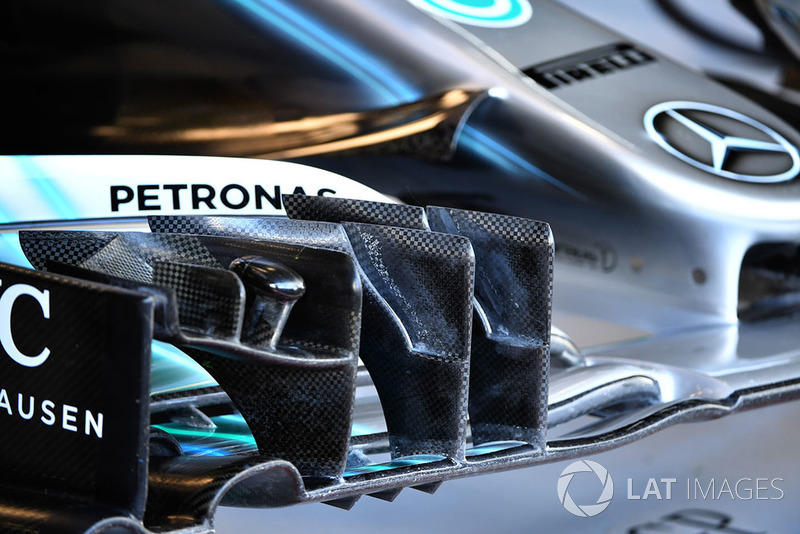

Переднє антикрило Mercedes AMG F1 W09

Переднє антикрило Mercedes AMG F1 W09
7/19

Фото: Джорджо Піола

Нове переднє антикрило Mercedes, на якому встановлено два г-подібних каскади замість одного, як було раніше.

Заднє антикрило Ferrari SF71H

Заднє антикрило Ferrari SF71H
8/19

Фото: Джорджо Піола

Ще один варіант заднього антикрила Ferrari, яке має ложкоподібну форму - схожу на ту, що була використана в Баку.

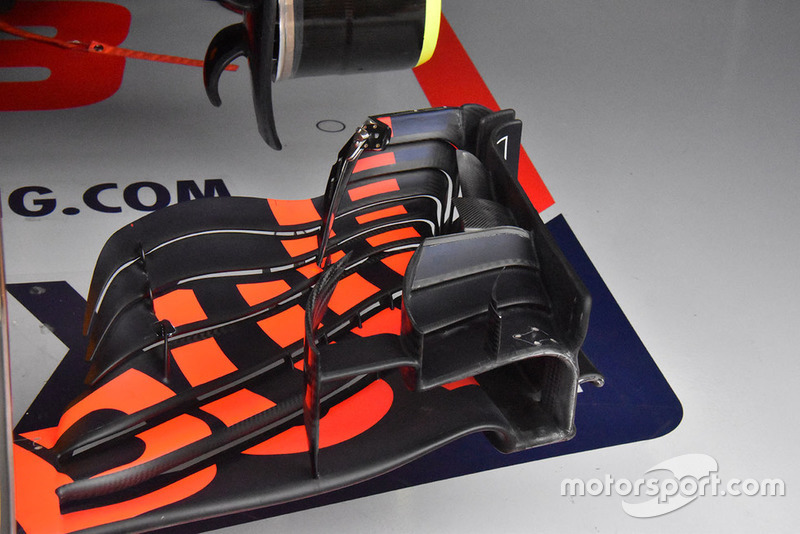

Переднє антикрило Red Bull Racing RB14

Переднє антикрило Red Bull Racing RB14
9/19

Фото: Джорджо Піола

Команда Red Bull може використати два варіанти переднього антикрила цього вікенду. Перший - з двома довгими відкрилками над крилом.

Переднє антикрило Red Bull Racing RB14

Переднє антикрило Red Bull Racing RB14
10/19

Фото: Джорджо Піола

Для порівняння варіант з більшою притискною силою, наявний для Red Bull - з трьома відкрилками.

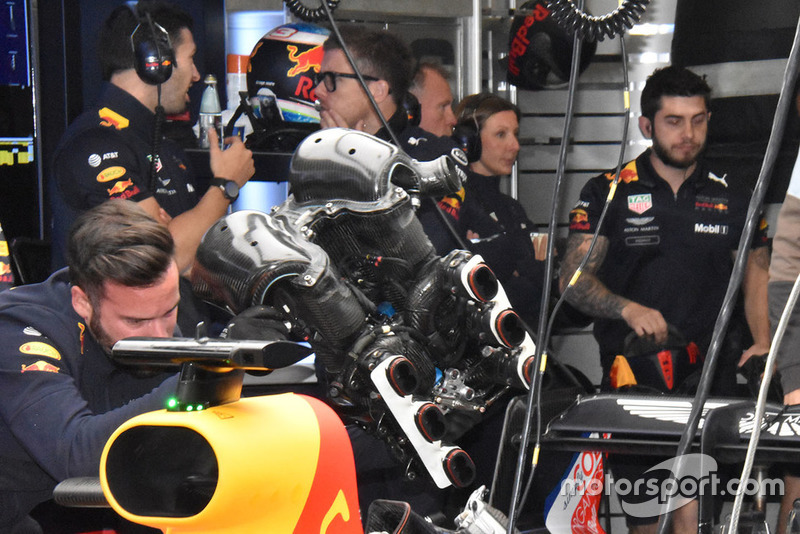

Члени команди Red Bull Racing за роботою

Члени команди Red Bull Racing за роботою
11/19

Фото: Джорджо Піола

Впускний колектор двигуна Renault був знятий з RB14, щоб механіки зрозуміли причину проблем з болідом Даніеля Ріккардо.

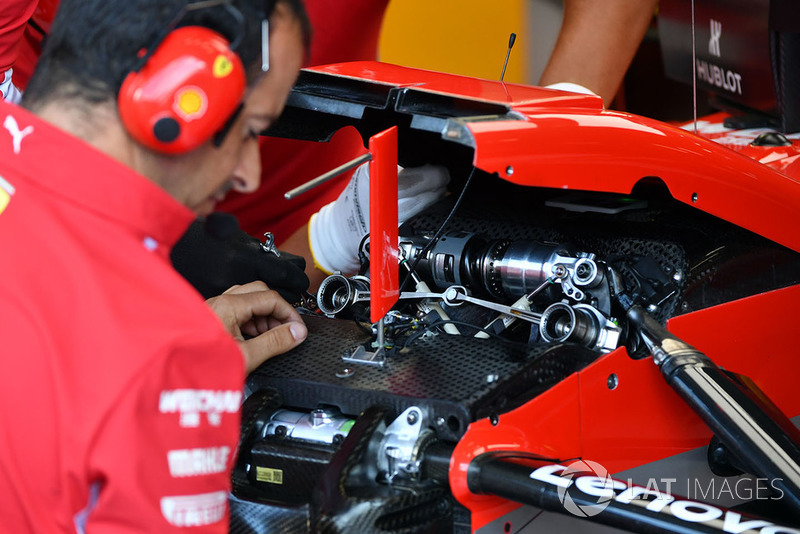

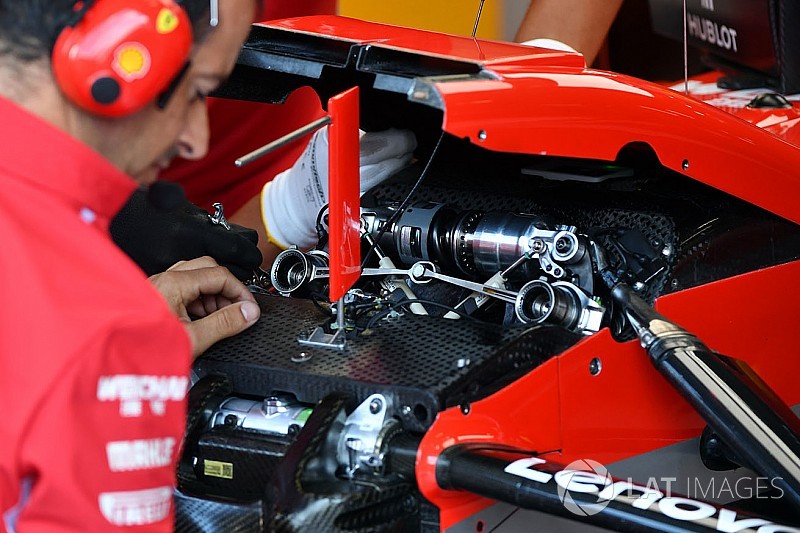

Передня підвіска Ferrari SF71H

Передня підвіска Ferrari SF71H
12/19

Фото: Марк Саттон / Sutton Images

Ferrari налаштовує підвіску на SF71-H

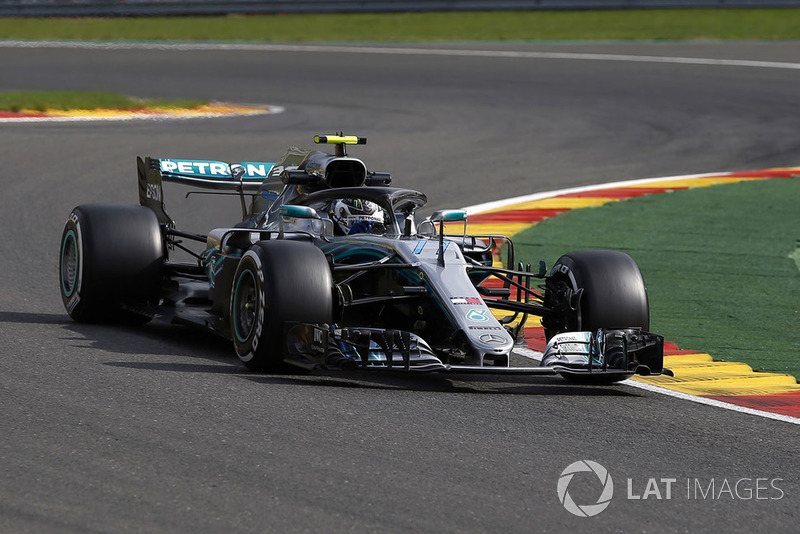

Валттері Боттас, Mercedes AMG F1 W09

Валттері Боттас, Mercedes AMG F1 W09
13/19

Фото: Мануель Горя / Sutton Images

Валттері Боттас звикає до пласкішого заднього антикрила, аніж у напарника - справа в тому, що він стартуватиме у хвості пелотону через штраф за заміну елементів силової установки.

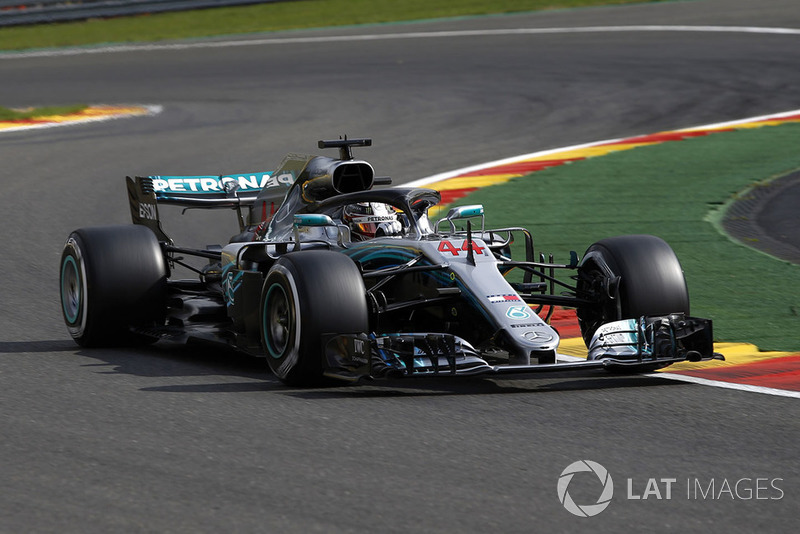

Льюіс Хемілтон, Mercedes AMG F1 W09

Льюіс Хемілтон, Mercedes AMG F1 W09
14/19

Фото: Мануель Горя / Sutton Images

У противагу цьому Хемілтон використовує трохи вище заднє антикрило, щоб мати кращий баланс на другому секторі.

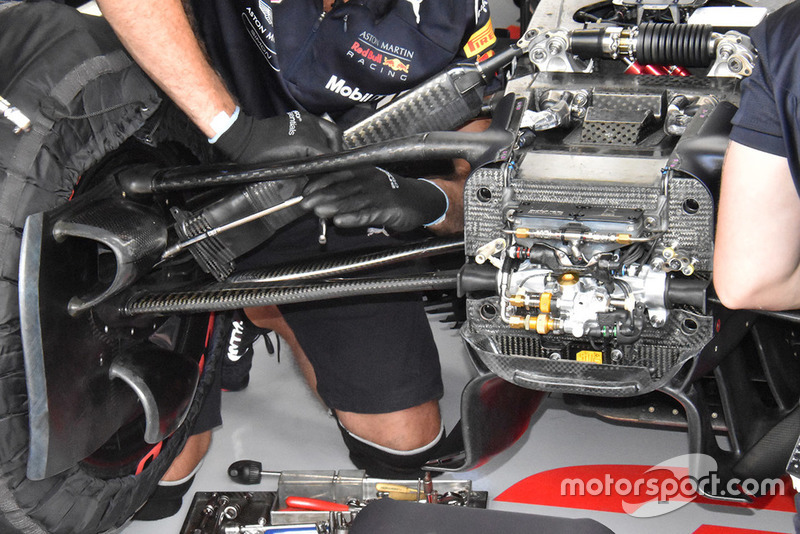

Передня частина Red Bull Racing RB14

Передня частина Red Bull Racing RB14
15/19

Фото: Джорджо Піола

Механіки Red Bull змінюють налаштування RB14 протягом практики

Заднє антикрило McLaren MCL33 зі спеціальною фарбою

Заднє антикрило McLaren MCL33 зі спеціальною фарбою
16/19

Фото: Марк Саттон / Sutton Images

Зелена фарба для візуалізації потоків повітря була помітна на задньому антикрилі McLaren з низькою притискною силою.

Ferrari SF71H приховує камеру

Ferrari SF71H приховує камеру
17/19

Фото: Марк Саттон / Sutton Images

Мішок із сухим льодом на верхньому повітрозабірнику Ferrari SF71H - подібна поява викликала чимало запитань.

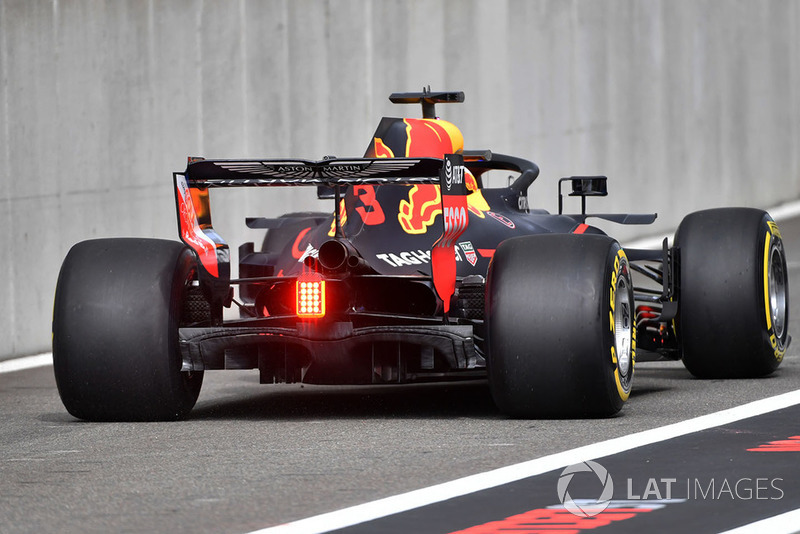

Даніель Ріккардо, Red Bull Racing RB14

Даніель Ріккардо, Red Bull Racing RB14
18/19

Фото: Марк Саттон / Sutton Images

Вигляд із-заду RB14 дозволяє чітко помітити, наскільки низьким є заднє антикрило Red Bull у Спа.

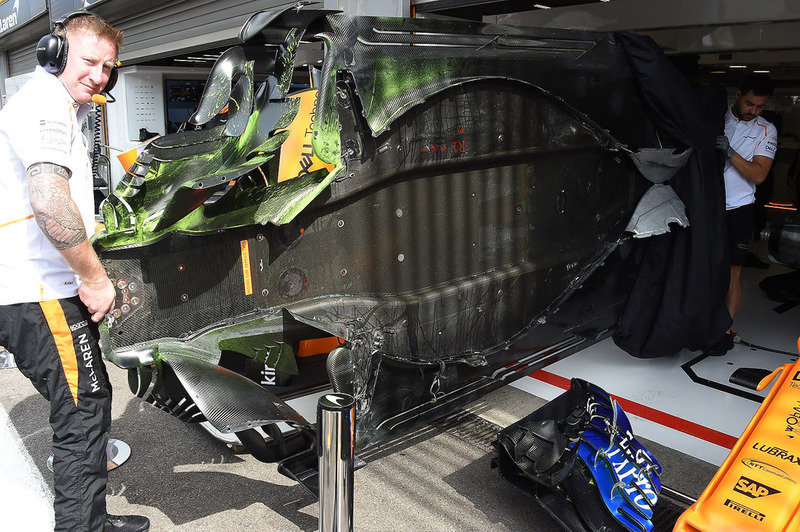

Днище McLaren MCL33

Днище McLaren MCL33
19/19

Фото: Рубіо / Sutton Images

Днище боліда McLaren Стоффеля Вандорна із нанесеною фарбою, яке згодом було замінене.
