Гран Прі Німеччини: останні технічні новинки прямо з боксів. Частина 2
Автор: Giorgi Piola
Співавтор: Метт Сомерфільд
Переклав: Роман Расюк
21 лип. 2018 р., 16:57

Перегляньте фотогалерею від Джорджо Піоли і Sutton, присвячену найцікавішим технічним світлинам з етапу Ф1 у Хоккенхаймі.



Читайте також:

Слайдер
Перелік

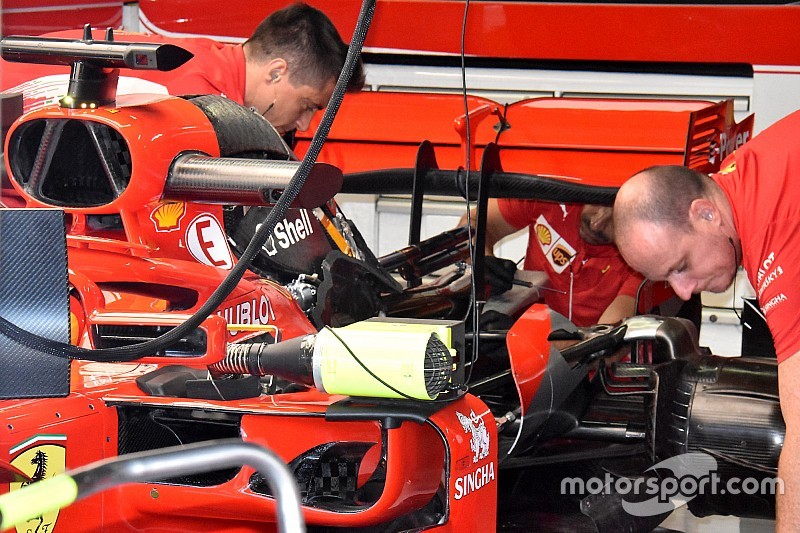

Двигун Ferrari SF71H

Двигун Ferrari SF71H
1/16

Фото: Giorgi Piola

Нове заднє антикрило, яке під час першої практики випробував Себастьян Феттель, із дещо перевернутою передньою крайкою посередині і опущеною ближче до торцевих пластин.

Задня частина Ferrari SF71H

Задня частина Ferrari SF71H
2/16

Фото: Giorgi Piola

Таке антикрило працює з новим вихлипом, який отримав нове розміщення двох менших труб над основною.

Ленс Стролл, Williams FW41

Ленс Стролл, Williams FW41
3/16

Фото: Макс Саттон

Williams досліджувала, як працює нове переднє антикрило, яке має збалансувати машину.

Ленс Стролл, Williams FW41

Ленс Стролл, Williams FW41
4/16

Фото: Макс Саттон

Тут краще видно торцеву пластину переднього антикрила.

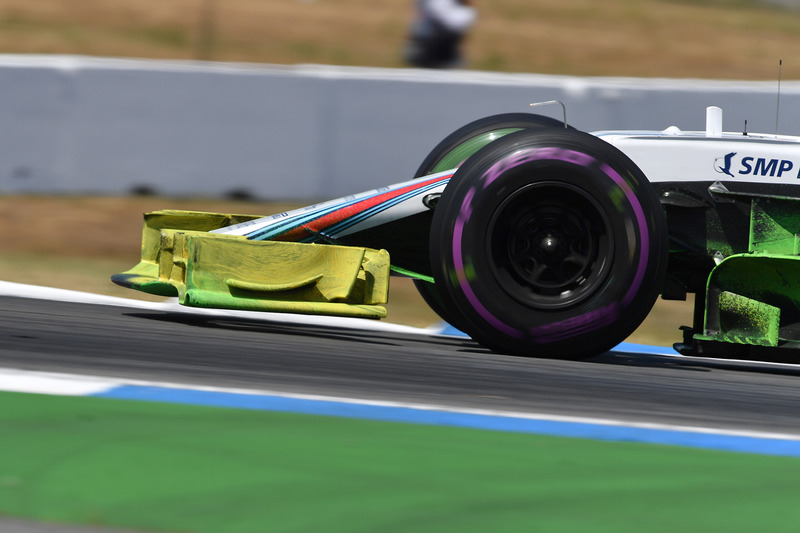

Ленс Стролл, Williams FW41

Ленс Стролл, Williams FW41
5/16

Фото: Ендрю Гон / LAT Images

Аерофарба була нанесена на інші елементи, що дає розробникам уявлення, як переднє крило впливає на аеродинаміку потоків повітря далі за течією.

Red Bull Racing RB14

Red Bull Racing RB14
6/16

Фото: Giorgi Piola

До Німеччини Red Bull привезла нове днище з двома поздовжніми отворами.

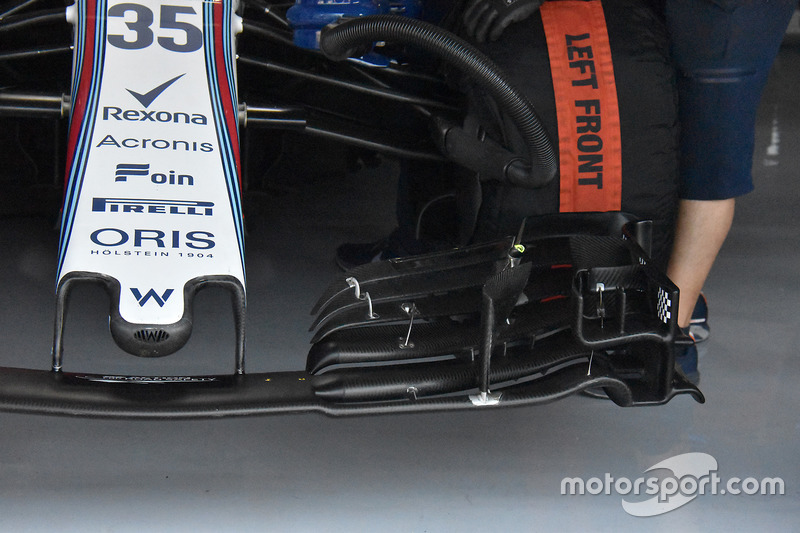

Переднє антикрило Williams FW41

Переднє антикрило Williams FW41
7/16

Фото: Giorgi Piola

Старе переднє антикрило на боліді Сергія Сироткіна. Зверніть увагу на картату наліпку на внутрішній стороні торцевої пластини. На носі була встановлена високошвидкісна відеокамера, яка фіксувала усі переміщення пластини (на світлині камера відсутня).

Переднє антикрило Williams FW41

Переднє антикрило Williams FW41
8/16

Фото: Giorgi Piola

А це експериментальне переднє антикрило.

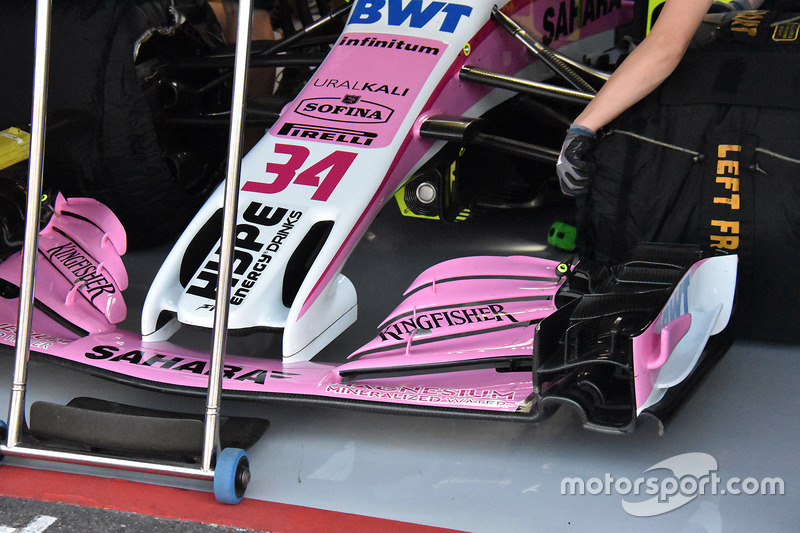

Переднє антикрило Force India VJM11

Переднє антикрило Force India VJM11
9/16

Фото: Giorgi Piola

Force India оцінювала старе переднє антикрило.

Переднє антикрило Force India VJM11

Переднє антикрило Force India VJM11
10/16

Фото: Giorgi Piola

Серхіо Перес працював із новим переднім антикрилом, збираючи дані про налаштування нової специфікації конструкції.

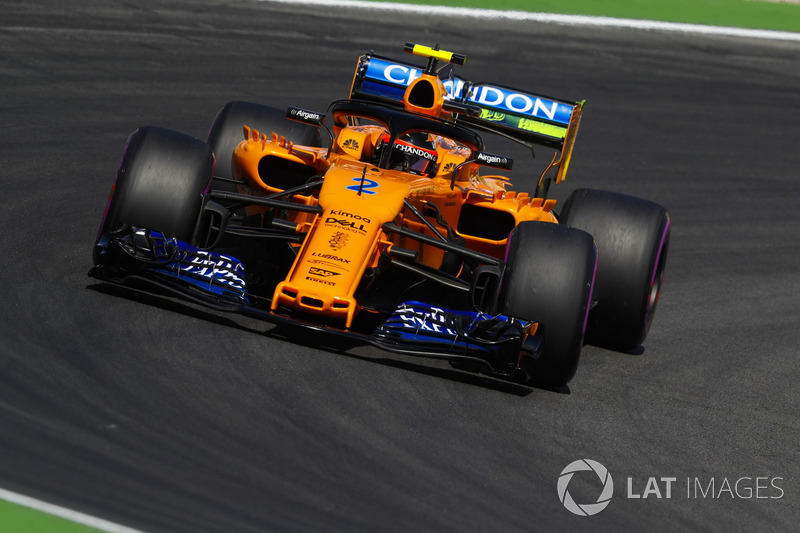

Стоффель Вандорн, McLaren MCL33

Стоффель Вандорн, McLaren MCL33
11/16

Фото: Стівен Ті / LAT Images

McLaren досліджувала заднє антикрило MCL33, для чого і пофарбувала його спеціальною фарбою.

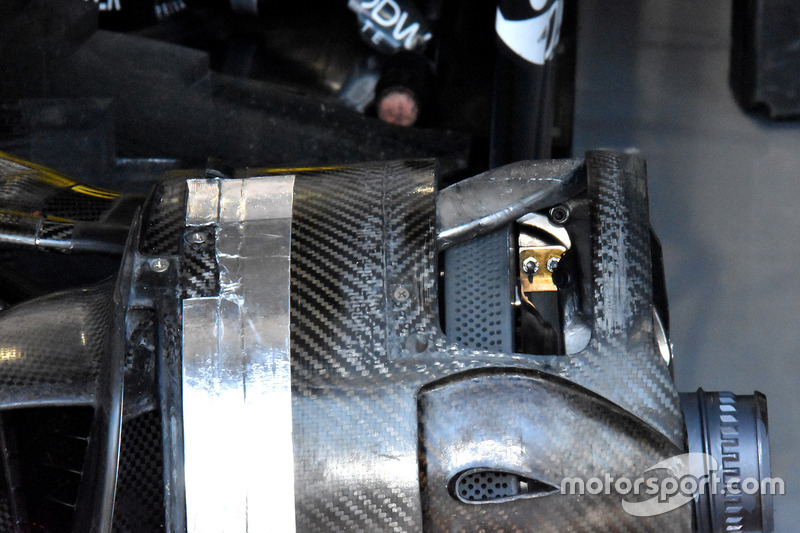

Гальма Renault Sport F1 Team R.S. 18

Гальма Renault Sport F1 Team R.S. 18
12/16

Фото: Giorgi Piola

Зверху барабана гальм Renault RS18 команда зробила отвір, аби краще вивільнювалось тепло від гальмівного диска.

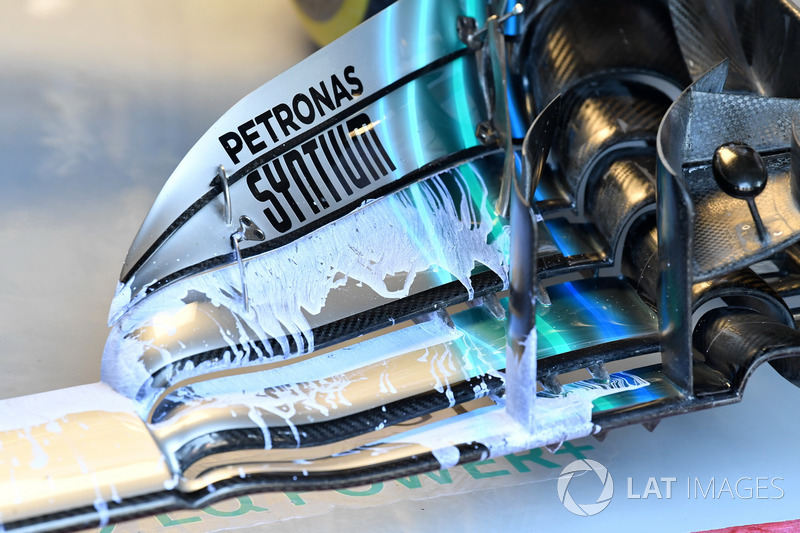

Переднє антикрило Mercedes-AMG F1 W09

Переднє антикрило Mercedes-AMG F1 W09
13/16

Фото: Марк Саттон / Sutton Images

А Mercedes використала фарбу білого кольору на передньому антикрилі боліда для оцінки руху потоків повітря, аби порівняти відповідність реальної роботи антикрила з розрахунковими дослідженнями.

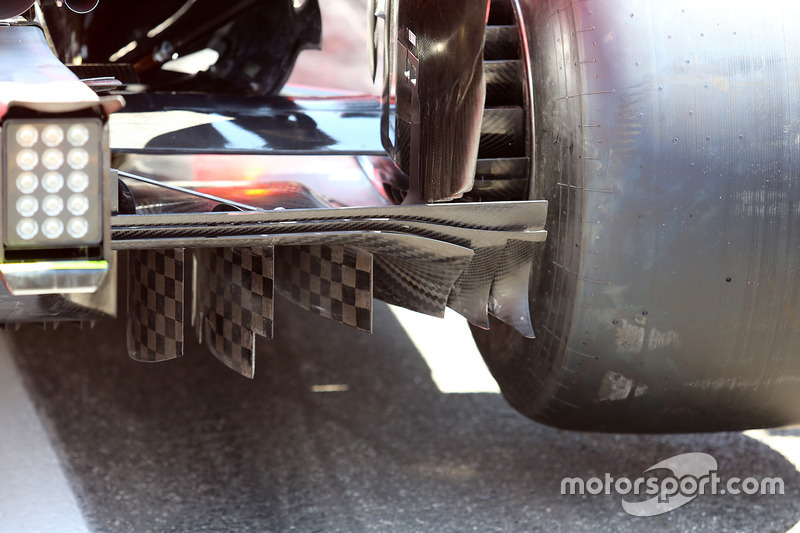

Дифузор Ferrari SF71H

Дифузор Ferrari SF71H
14/16

Фото: Giorgi Piola

Зовнішня частина дифузора SF71H із планками Герні.

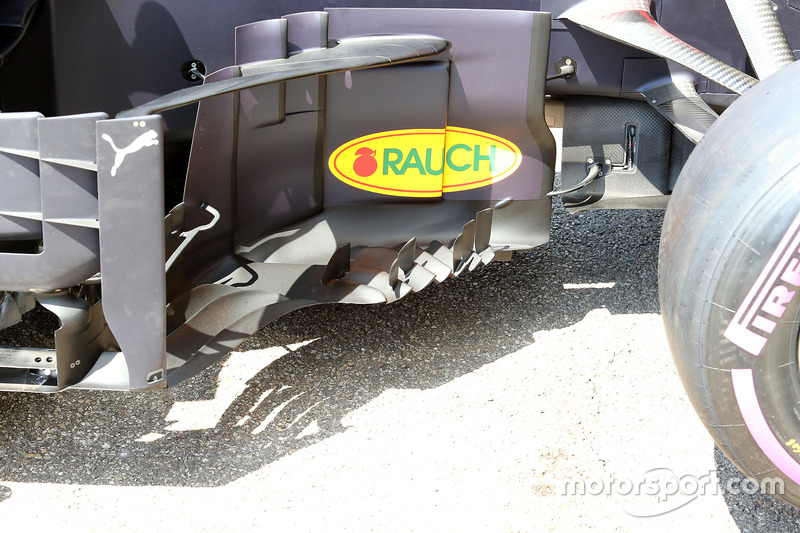

Red Bull Racing RB14

Red Bull Racing RB14
15/16

Фото: Giorgi Piola

Зона бічного дефлектора RB14 з різноманітними пливцями, закрилками та лопатями.

Передня підвіска Mercedes-AMG F1 W09

Передня підвіска Mercedes-AMG F1 W09
16/16

Фото: Марк Саттон / Sutton Images

Та сама біла фарба, але вже на конструкціях гальм і передньої підвіски боліда Mercedes, нанесена для перевірки відповідності реальної роботи дослідженням.
