Гран Прі США: останні технічні новинки Ф1, прямо з піт-лейну
Джорджо Піола
Автор: Джорджо Піола
Співавтор: Метью Сомерфільд
Переклав: Роман Расюк
21 жовт. 2018 р., 09:44

Подивіться фотогалерею від Джорджо Піоли і Sutton, присвячену новинкам команд Формули 1 на етапі в Остіні.

Читайте також:

Слайдер
Перелік

Переднє антикрило Scuderia Toro Rosso STR13

Переднє антикрило Scuderia Toro Rosso STR13
1/14

Фото: Джорджо Піола

Toro Rosso переробила торцеву пластину переднього антикрила і додала пливець у задній її частині, яку загалом також змінила.

Переднє антикрило Ferrari SF71H

Переднє антикрило Ferrari SF71H
2/14

Фото: Джорджо Піола

Ferrari дещо змінила конструкцію, яку представила на Гран Прі Росії, і тепер внутрішніх відкрилків на торцевій пластині чотири замість трьох.

Днище Ferrari SF-71H

Днище Ferrari SF-71H
3/14

Фото: Марк Саттон / Sutton Images

Днище Ferrari перед задньою шиною з трьома потрійними елементами у зовнішній секції.

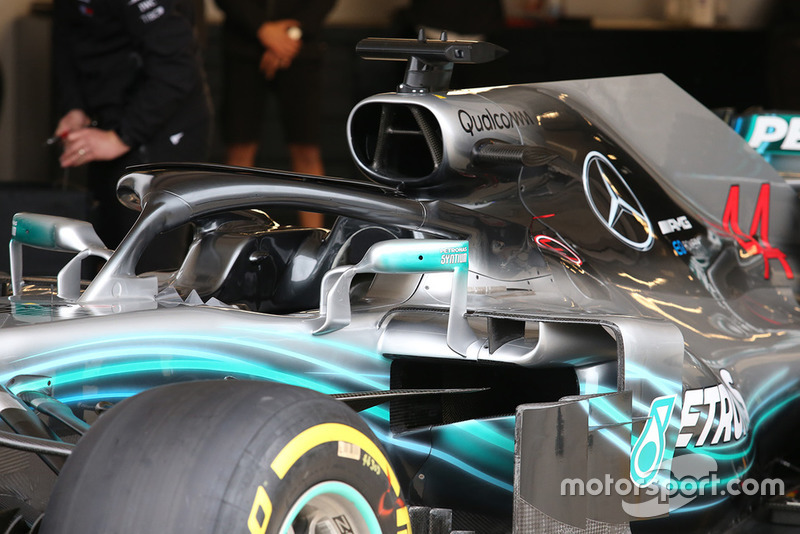

Mercedes AMG F1 W09

Mercedes AMG F1 W09
4/14

Фото: Джорджо Піола

На Halo Mercedes W09 декілька відкрилків. Вони з'явились ще у Сінгапурі, але команда ніколи не застосовувала їх у гонці.

Заднє антикрило Mercedes AMG F1 W09

Заднє антикрило Mercedes AMG F1 W09
5/14

Фото: Джорджо Піола

Антикрило з великою притискною силою, яке використовувалось у Сінгапурі, насичене численними вертикальними елементами та іншими елементами у торцевій пластині, які сприяють притискній силі.

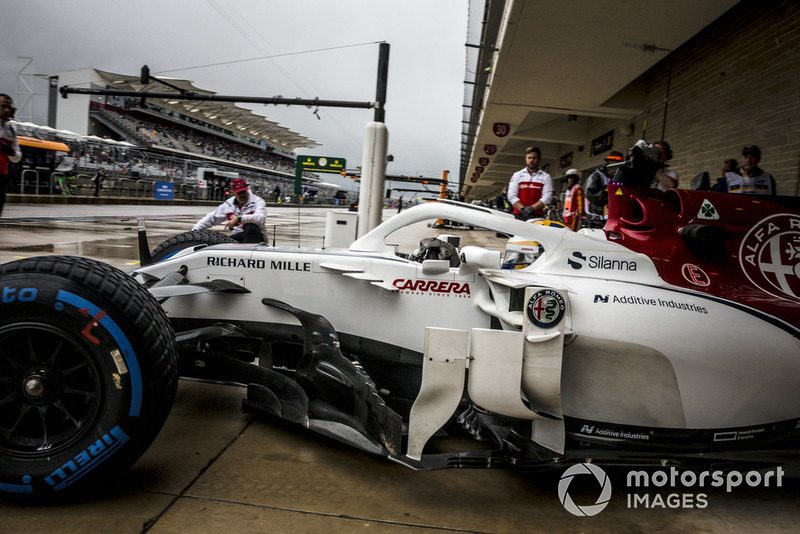

Маркус Ерікссон, Alfa Romeo Sauber C37

Маркус Ерікссон, Alfa Romeo Sauber C37
6/14

Фото: Мануель Горя / Sutton Images

Бокові дефлектори та понтони на Sauber C37. Команда суттєво змінила ці конструкції у 2018 році.

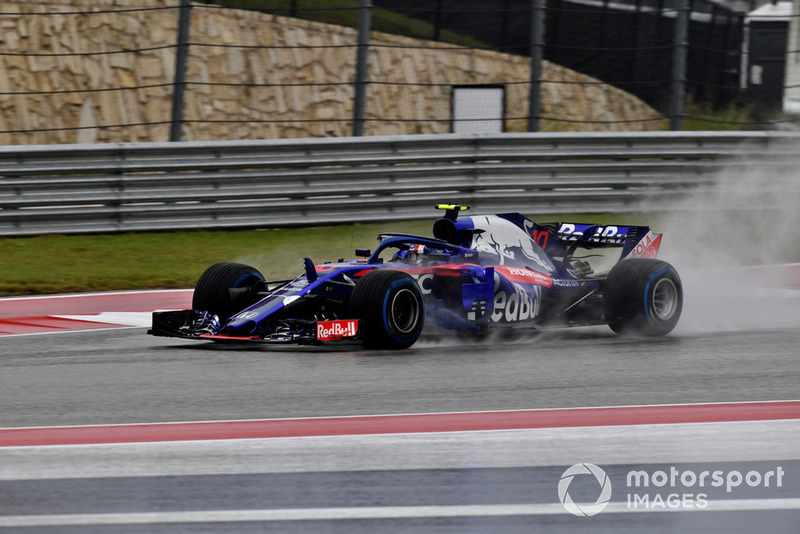

П'єр Гаслі, Scuderia Toro Rosso STR13

П'єр Гаслі, Scuderia Toro Rosso STR13
7/14

Фото: Джеррі Андре / Sutton Images

На STR13 цього вікенду з'явилось чимало модифікацій. Зверніть увагу на дефлектори бокових понтонів, які були запозичені у Ferrari.

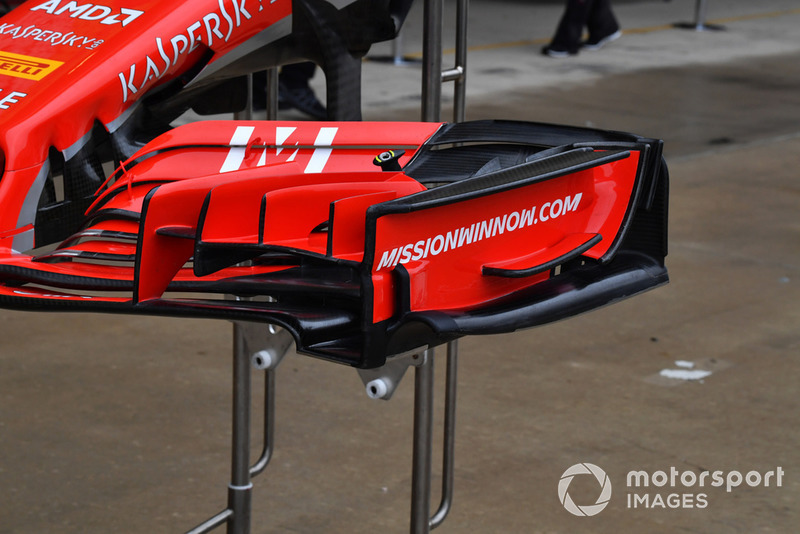

Переднє антикрило Ferrari SF-71H

Переднє антикрило Ferrari SF-71H
8/14

Фото: Марк Саттон / Sutton Images

Нова конструкція переднього антикрила Ferrari отримала отвір у торцевій пластині, а передня крайка опорної пластини задрана трохи вгору.

Заміна двигуна Red Bull Racing RB14

Заміна двигуна Red Bull Racing RB14
9/14

Фото: Джорджо Піола

Заміна двигуна на боліді Red Bull. Видно додаткові охолоджувальні канали силової установки Renault.

Заднє антикрило Ferrari SF71H

Заднє антикрило Ferrari SF71H
10/14

Фото: Джорджо Піола

У п'ятничних практиках Ferrari працювала із заднім антикрилом великої притискної сили.

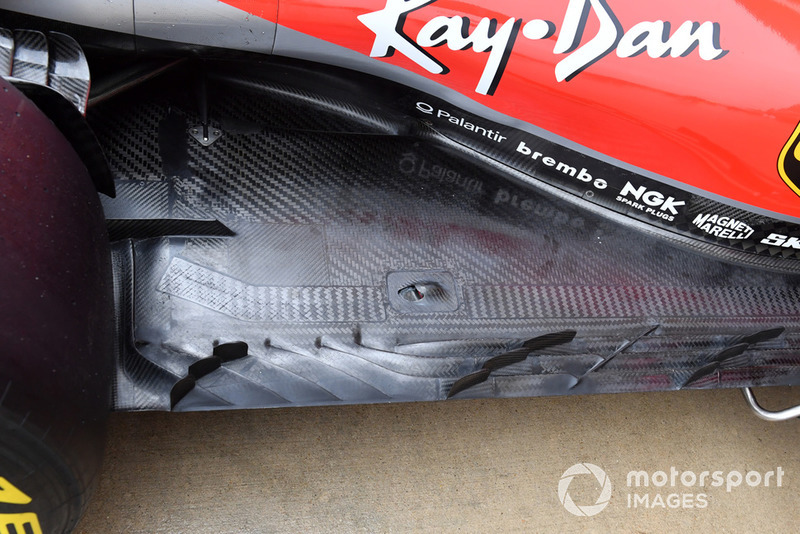

Днище Ferrari SF-71H

Днище Ferrari SF-71H
11/14

Фото: Марк Саттон / Sutton Images

Інший вид на вертикальні елементи на днищі боліда SF71-H.

Вузол кріплення переднього колеса Ferrari SF-71H

Вузол кріплення переднього колеса Ferrari SF-71H
12/14

Фото: Марк Саттон / Sutton Images

На барабані команда додала три краплеподібних отвори для кращого охолодження гальм.

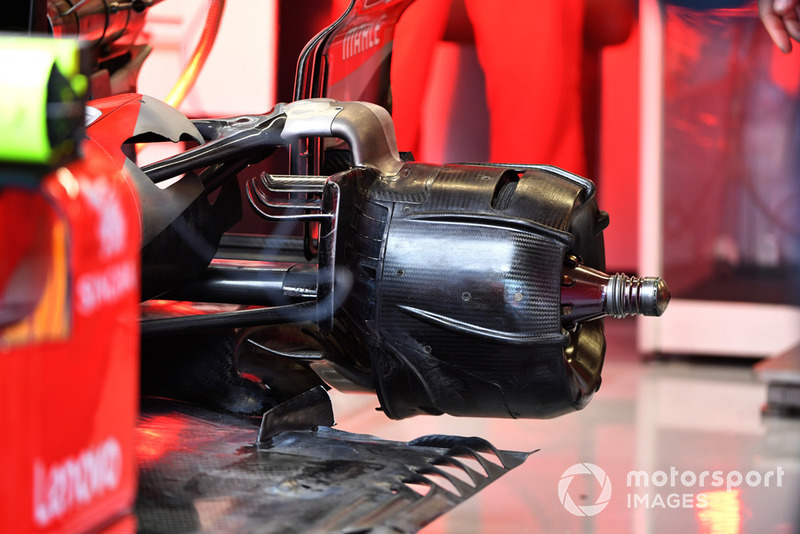

Вузол кріплення заднього колеса Ferrari SF-71H

Вузол кріплення заднього колеса Ferrari SF-71H
13/14

Фото: Марк Саттон / Sutton Images

На барабані задніх гальм Ferrari SF71-H видно два ребра, які впливають на напрямок руху потоків повітря.

Дзеркало Red Bull Racing RB14

Дзеркало Red Bull Racing RB14
14/14

Фото: Марк Саттон / Sutton Images

Red Bull вивела концепцію дзеркала заднього виду Ferrari на новий рівень складності.
