Технічний брифінг: переднє антикрило Toro Rosso STR11
Джорджо Піола
Автор: Джорджо Піола , Technical Editor
Співавтор: Matt Somerfield
29 лип. 2016 р., 11:17

Одним з оновлень Toro Rosso стало нове переднє антикрило, яке команда презентувала в Німеччині, - на ньому помітні значні відмінності у порівнянні з попереднім варіантом.

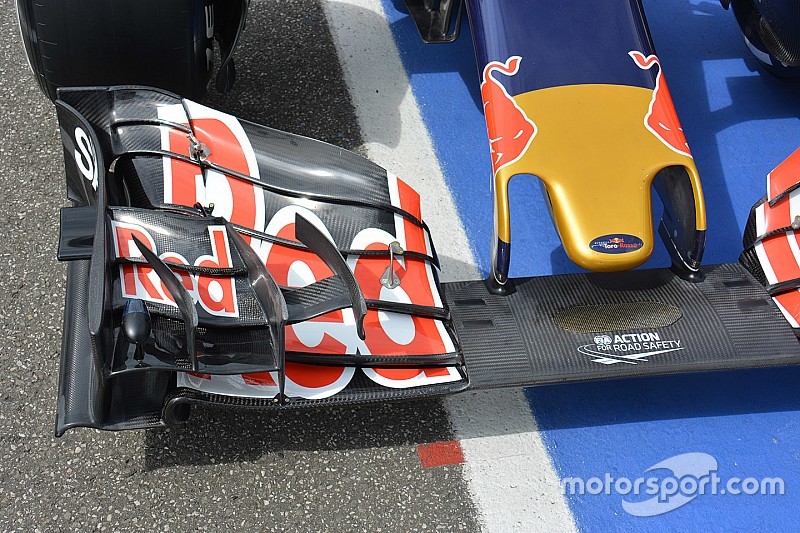

Toro Rosso STR11 front wing detail
Переднє антикрило Toro Rosso STR11
Фото:Джорджо Піола

Арка (біля стрілка), яка формує потік повітря під закрилками, була перепрофільована.

Довжина хорд закрилок була змінена, щоб відповідати характеристикам траси, а їхні кінчики були видозмінені, щоб змінити аеродинамічний вплив на зону Y250, де потік повітря формується на стику основи крила та нейтральної зони.

Менший каскад, який ще до цього значно відрізнявся від дизайну у інших команд, був також видозмінений. Але при цьому він залишився унікальним та тепер виглядає як з'єднання вертикального пливця та головного каскаду (позначено зеленим).
