Williams тестує Т-крило власної конструкції
Метт Сомерфільд
Автор: Метт Сомерфільд
Співавтор: Джорджо Піола
Переклав: Роман Расюк
28 лют. 2017 р., 11:20

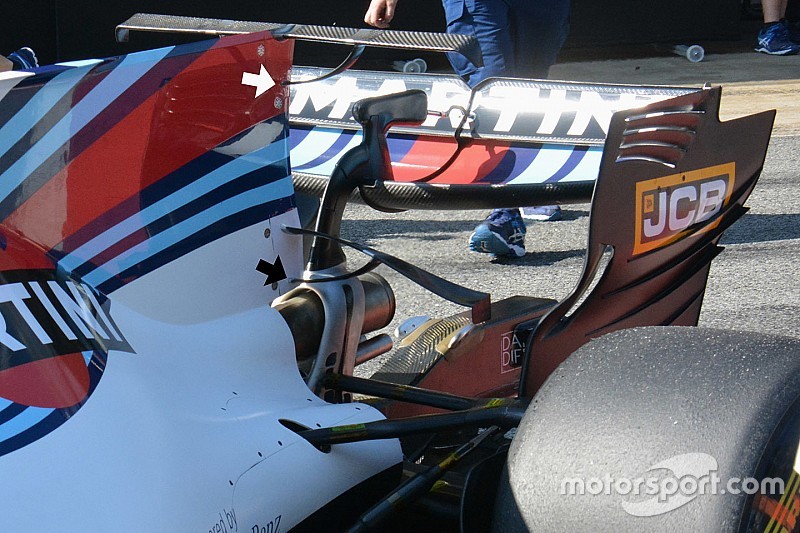

Williams тестує власне подвійне Т-подібне крило, верхня частина якого аналогічна конструкції Ferrari та Mercedes.

Поява таких крил є наслідком впровадження нового технічного регламенту. Їх можливо розмістити біля центрального пілону заднього антикрила у 50-міліметровій зоні.

У той час, як у Ferrari просто використали Т-подіне крило, а Mercedes створила дворівневе, Williams також використала дещо іншу подвійну конструкцію.

Верхня частина приєднана до верхньої крайки акулячого пливця над капотом двигуна. Нижня частина, у свою чергу, поєднує верхню частину з бічними поверхнями акулячого пливця, і має сприйняти частину навантаження від верхнього елемента. Нижній елемент має форму перевернутої арки.

Т-подібне крило використовується для покращення аеродинаміки потоків повітря між дифузором та заднім антикрилом, зменшуючи аеродинамічний опір.

Наступна стаття про Формула 1

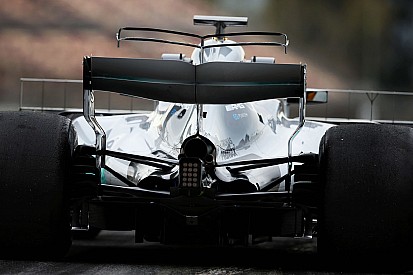

Mercedes тестує подвійне Т-крило у Барселоні
